آشنایی با زهکش سه بعدی (ژئودرین) روف گاردن

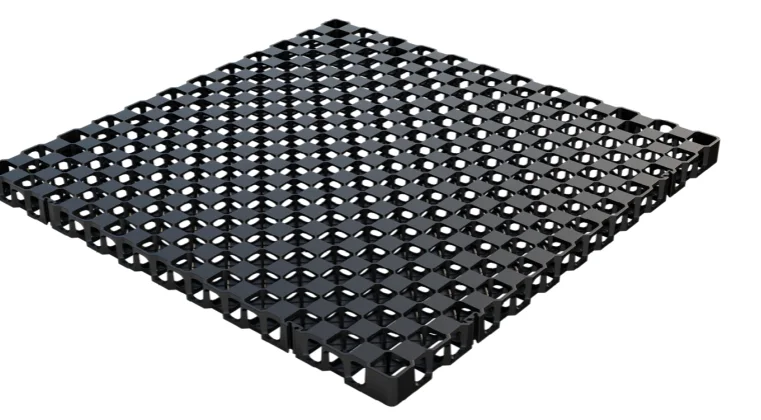

   در سالهای اخیر با توجه به اقبال گسترده طراحان داخلی به روف گاردن یا بام های سبز (Roof Garden) ایجاد فضای سبز در پشت بام مناطق مسکونی یا لابی ساختمانی، نیاز به زهکش سه بعدی (ژئودرین، Geodrain) رو به فزونی رفته است. ایجاد فضایی مناسب برای رشد گیاهان و چمن کاشته شده همیشه یکی از مهمترین دغدغه طراحان روف گاردن بوده است. برای مرتفع کردن این مشکل بهترین گزینه استفاده از زهکش سه بعدی آتلانتیس و تولید شرکت زاگرس قالب می باشد که همانگونه که در تصویر ژئودرین (3D Geodrain) مشهود است، دو صفحه فوقانی و پایینی این زهکش سه بعدی با قطعاتی به یکدیگر متصل شده اند و در نهایت یک فضای 3 سانتیمتری ایجاد میکنند که هم خروج آب اضافی از سیستم را تسهیل کرده و هم امکان ریشه دهی گیاه به این فضای خالی سه سانتیمتری زهکش افزایش می باشد و همیشه گیاهانی شاداب و با در اختیار داشتن ذخیره آب مناسب خواهید داشت.

شرکت تجهیزات ساختمانی زاگرس قالب بعنوان تولیدکننده زهکش سه بعدی در تهران این افتخار را دارد که در کنار پیمانکاران صنعت فضای سبز و زهکشی باری از روی دوش نیاز جامعه برداشته شود. قابل ذکر است که زهکش سه بعدی تنها در زمینه زیباسازی و فضای سبز کاربرد ندارد. از دیگر جاهایی که از زهکشی استفاده میشود دیواره گودهای ساختمانی، دیواره تونل قطار شهری و بین شهری است که در صورت استفاده از زهکش سه بعدی سرعت اجرای آن بشدت افزایش یافته و همچنین منجر یه کاهش هزینه خیرد و اجرا و همچنین کاهش ورن زهکشی است.

   ژئودرین یا زهکش سه بعدی (Geodrain) در حقیقت نوعی ژئوکامپوزیت است که متشکل از یک مغزه مشبک از جنس پلی پروپیلن (PP) یوده و می تواند به همراه 2 لایه از ژئوتکستایل در یک یا دو سمت پوشش داده شوند. این محصولات با توجه به انعطاف پذیری و سرعت اجرای بالا و راحت و حمل و نقل راحتر استفاده وسیعی در صنعت ساختمان و زهکشی پیدا کرده است. این زهکش ها در نوع سه بعدی (3D Geodrain) تولید و به بازار عرضه  شوند.

   در هنگام استفاده از زهکش (Geo-Drain) معمولا دو لایه ژئوتکستایل (Geo-Textile) دو طرف زهکش قرار داده شده تا از ورود خاک و شن و ماسه به زهکش جلوگیری بعمل آمده و عملکرد مجموعه زهکش و ژئوتکستایل به راحتی زه آب را از محیط خارج کند.

   اگر به دنبال قیمت ژتوتکستایل هستید باید بگویم که قیمت یک متر مربع ژئوتکستایل گرماژ 300 حدودا 45،000 تومان قیمت دارد. البته گرماژ ژئوتکستایل به میزان مقاومت مدنظر طراح روف گاردن وابسته هست.

    لایه زهکش 3 بعدی از جنس پلی اتیلن به شکل دو لایه با فاصله 3 سانتیمتر است، زهکش 3 بعدی بعنوان یکی از مهمترین لایه های بام سبز می باشد که محل قرارگیری آن در پایین لایه فیلترخاک می باشد که آب اضافی حاصل از آبیاری و یا بارش باران را به سمت خروجی کفشورها متناسب با شیب بام هدایت کرده و از خسارات حاصل از انباشت بیش از حد آب که وزن و فشار زیادی را به سازه اصلی ساختمان وارد میدارد جلوگیری میکند.

   در عین حال میزان آب لازم برای گیاهان کاشته شده را همانند یک سفره زیرزمینی در خود ذخیره میکند که این امر باعث کاهش تعداد دفعات آبیاری شده و باعث صرفه جویی قابل توجهی در مصرف آب می شود.

   پنل زهکش (زهکش سه بعدی) در ابعاد 40 در 60 سانتی متر در بام سبز و روف گاردن، فلاور باکس ها و محوطه سازی استفاده می شود و دارای ضخامت 30 میلی متر(3 سانت) می باشد.

مشخصات لایه زهکش سه بعدی (GeoDrain) چیست؟

• ابعاد زهکش سه بعدی (GeoDrain) : 40 سانتی متر عرض، 60 سانتی متر طول و 3 سانتی متر ضخامت

هر 4 پنل زهکش سه بعدی (GeoDrain)، یک مترمربع را پوشش میدهد. برای تست استحکام واقعی از پنل زهکش سه بعدی میتوانید نمونه زهکش را از شرکت زاگرس تهیه بفرمایید و بر روی زمین انداخته و با ماشین سواری خود از روی آن رد بشوید و زهکش سه بعدی بدون شکستن یا خرد شدن باقی خواهد ماند.

مزایای زهکش سه بعدی و ژئودرین برای فلاورباکس و روف گاردن (Roof Garden):

• وزن هر متر مربع زهکش سه بعدی (GeoDrain): کمتر از 4 کیلوگرم
• رنگ زهکش سه بعدی (GeoDrain): مشکی
• مقاومت فشاری زهکش سه بعدی (GeoDrain): 80 تن بر متر مربع
• مقدار ذخیره آب زهکش سه بعدی (GeoDrain): 2.2 لیتر در هر مترمربع
• آبگذری زهکش سه بعدی (GeoDrain): 8 لیتر بر ثانیه در هر متر مربع
• تحمل دمایی زهکش سه بعدی (GeoDrain): 30- درجه سانتی گراد تا 120 درجه
• مقاومت زهکش سه بعدی (GeoDrain) در برابر فساد ناشی از باکتری، جلبک، مواد شیمیایی خاک و بیتیومن

    در فیلم زیر لایه به لایه به بررسی اجزای مختلف روف گاردن پرداخته شده است. همانگونه که ملاحظه میکنید نقش زهکش سه بعدی بعنوان ذخبره آب بسیار پر رنگ است.

استفاده از زهکش سه بعدی (ژئودرین، GeoDrain) در لایه بندی روف گاردن.

 مزایا و  کاربرد زهکش سه بعدی یا ژئودرین (Geodrain) :

• زهکشی کف پارکینگ و فونداسیون در مکانی با سطح بالای آب زیرزمینی
• پشت دیوار حائل در گود ساختمان و دیواره تونل و قائم و نیز کوله پل
• جهت زهکشی آب سطحی و انتقال آب به سطح دیگر زمین
• محل دفن زباله (Landfill) و سایت پتروشیمی جهت هدایت آلاینده سیال به زهکش سه بعدی نیاز دارند که بتوانند با یک لایه ژئوتکستایل جامدات را از مایعات تفکیک کنند
• جدار داخلی و نیز بیرونی تونل جهت هدایت آب های زیرزمینی
• بام سبز ساختمان (Roof Garden) و زیر فضا سبز و استادیوم جهت تخلیه زه آب و انتقال آن
• زهکشی دیواره گود در مناطقی با سطح بالای آب
