خرید قالب وافل و نکات مهم آن

  شرکت پلیمر قالب زاگرس (Zagros Formwork Co) یکی از سه تولیدکننده قالب وافل در تهران و معدود تولیدکنندگان قالب وافل در ایران با توجه با سالها تجربه در زمینه تولید انواع تجهیزات و مصالح نوین ساختمانی از سال 1390 استارت تولید و احرای قالب وافل پلاستیکی و همچنین اجرای سقف وافل را در دستور کار خود قرار داد.

محصولاتی که در زیر لیست شده اند نیز به مرور زمان در کنار قالب وافل به تولید و مصرف عمده در داخل و خارج از کشور رسید.

•  قالب وافل در اجرای سقف وافل
• قالب جایگزین یونولیت (لایت فرم) در سقف تیرچه
• قالب جایگزین تخته سه لایی و چند لایی
•  شوتینگ نخاله های ساختمانی
•  قالب بتن پلاستیکی و  قالب ستون پلاستیکی

 همچنین اجرای سقف وافل در تهران و نقاط مختلف کشور در پروژه داخلی و خارجی، میتواند پاسخگوی نیاز شما مشتریان گرامی باشد.

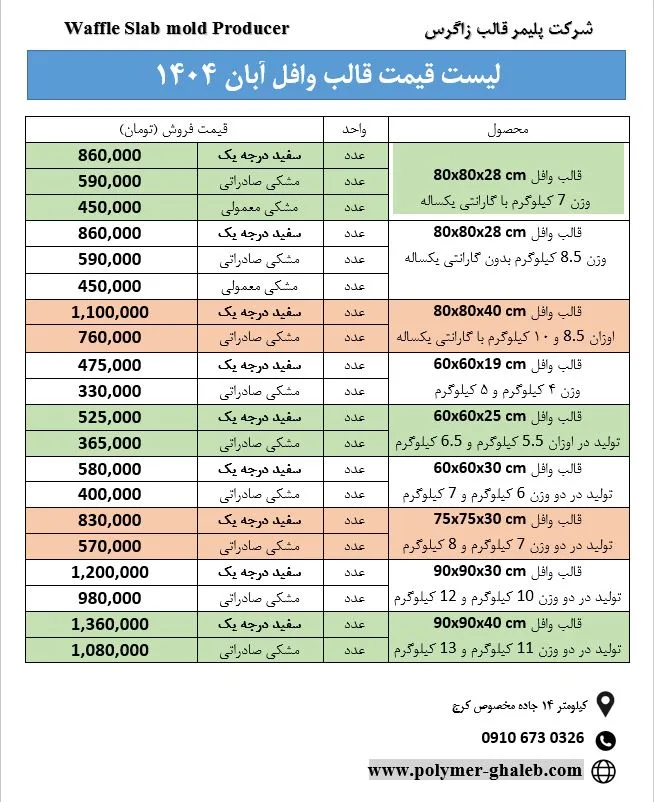

لیست قیمت خرید قالب وافل + مستقیم از کارخانه

دو دلیل عمده استفاده از سقف وافل چیست؟

• نیاز به تعداد پارکینگ بیشتر و کاهش احتمال تحمیل جریمه شهرداری
• نقشه معماری با دهانه و فاصله ستون به ستون حداقل 8 متری
• عملکرد دو طرفه این سقف و کاهش ضخامت آویز تیرها در سقف وافل

  سقف وافل که در آیین نامه مبحث نهم مقررات ملی ساختمان با عنوان سیستم تیرچه دو طرفه در فصل 10 دال دو طرفه صفحه 173 ارائه شده است.

با وجود آنکه سقف وافل دو طرفه و یک طرفه (Ribbed Slab) در آیین نامه ارائه شده است همچنان بخشی مغفول و کمتر مورد توجه در مباحث دانشگاهی می باشد. امروزه با تحول ایجاد شده در حوره های مختلف صنعت ساختمان نیز بالتبع حوزه های دیگر با نقشه پیچیده تر و طراحی های مدرن تری رو به رو شده است که قالب وافل و سقف وافل از الزامات آن پیچیدگی مورد نظر است. اولین قدم برای خرید قالب وافل مناسب برای نقشه معماری تصویب شده، دریافت جدول دیتیل و جزئیات وافل است که به مهندس محاسب پروژه ارائه گردد تا از میان گزینه های موجود وافل یکی را انتخاب و فرایند طراحی سازه را با آن شروع کند.

 دیتیل فنی و اجرایی قالب وافل بهمراه عرض تیرچه ایجاد شده در سقف وافل

خرید قالب وافل در تهران مستقیم از درب کارخانه:

09106730326

09129216960

 نحوه تولید قالب وافل پلاستیکی را می توانید در ویدئوی زیر ملاحظه بفرمایید:

مزیت خرید و اجرای سقف وافل نسبت به سقف دال توپر چیست؟

  براساس آیین نامه ACI آمریکا و مبحث نهم مقررات ملی ساختمان

 در سقف وافل بدلیل استفاده بهینه از بتن و حذف بتن مصرفی زیر تار خنثی (Neutral Axis) در مقطع سقف بتنی سقف سبک می شود در حالیکه ممان اینرسی آن افزایش یافته است.

از این رو امکان اجرای فاصله ستون به ستون حداقل 7 متری مهیا شده و ایجاد یک پلان معماری بسیار جالب به راحتی امکان پذیر است.

همچنین منجر به افزایش تعداد پارکینگ تامین شده در ملک مورد نظر می گردد.

به طور ساده می توان گفت که بیشترین میزان وزن یک سازه ساختمانی متعلق به سقف است.

اگر بتوانیم وزن سقف سازه را کاهش دهیم، می توان امیدوار بود که نیروی زلزله کمتری را به خود جذب کنند و در نتیجه ساختمان ضد زلزله ای در اختیار داشته باشیم.

دستمزد اجرای سقف وافل در تهران و دیگر شهرها چقدر است؟

اجرای سقف وافل با ابزار به صورت عرف در زمان نگارش این مقاله (1404/09/15) در هر مترمربع چیزی در حدود 1،600،000 تومان می باشد که این مقدار برای ارتفاع سقف در حدود 3 تا 3.3 متر است. به ازای هر متر افزایش ارتفاع دستمزد اجرای سقف وافل چیزی ذر حدود 30 درصد افزایش می یابد. بعنوان مثال برای اجرای سقف وافل با ارتفاع حدودی 4 متر، قیمت دستمزد اجرا با تامین ابزار موردنیاز پروژه چیزی در حدود 2،100،000 تومان می باشد.

قیمتهای اجرای پایین تر از این مقدار کمی شک برانگیز خواهد بود چون به احتمال خیلی زیاد، شخص پیمانکار ادوات لازم برای اجرای سقف تیرچه-یونولیت را به سقف وافل تعمیم داده است و برآورد دقیقی از اجرای سقف وافل ندارد.

اجرای سازه بیمارستان در عراق با استفاده از قالب وافل

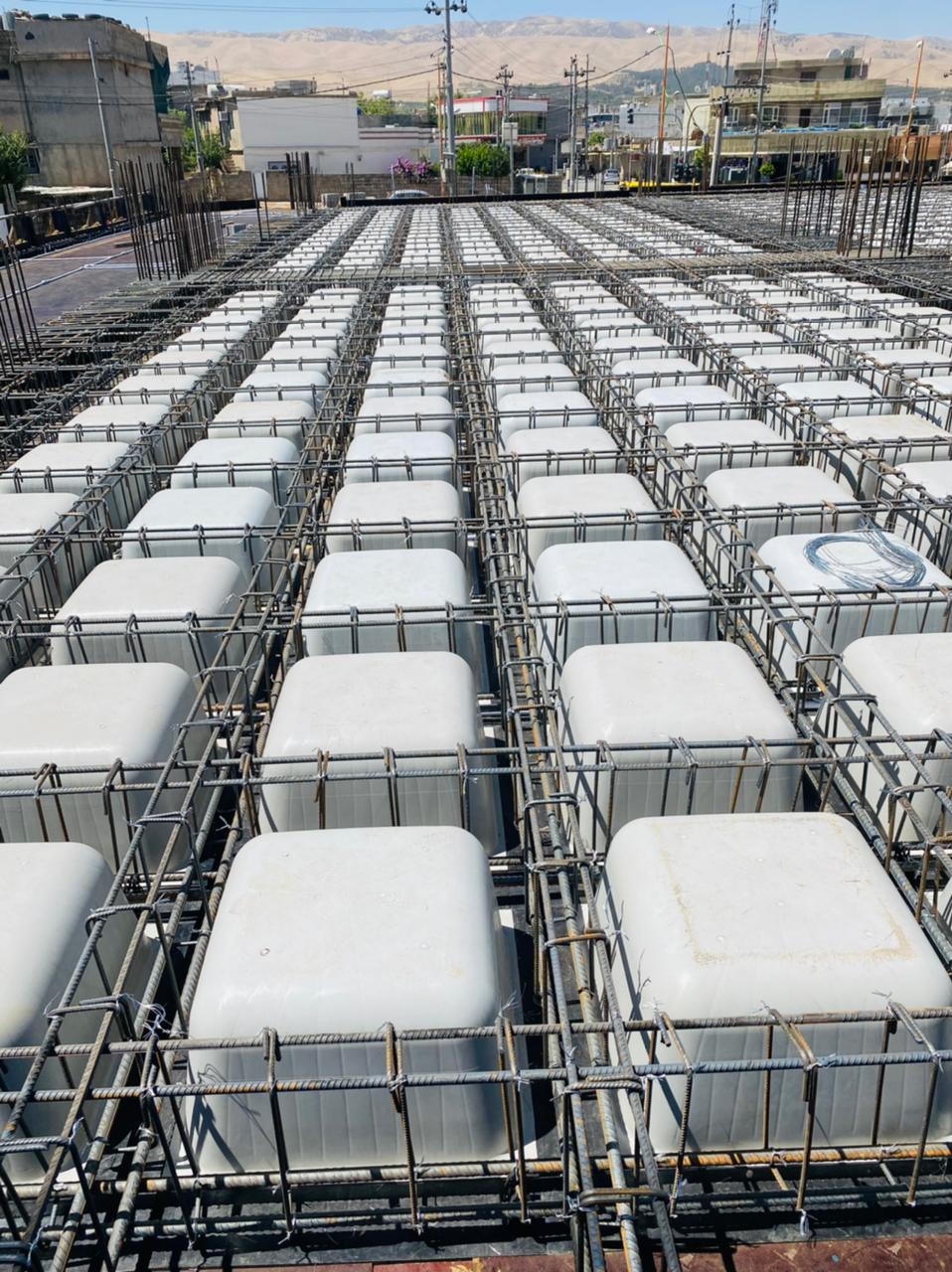

تصاویر زیر اجرای سازه یک بیمارستان با استفاده از قالب وافل 90*90*40 سانتیمتر است که با دهانه 9 متری اجرا و به بهره برداری رسیده است.

توصیه اجرایی   ←    اجرای دهانه سقف وافل بلندتر از 8 متر ریسک بسیار بالایی در مطلوب اجرا شدن دارد و قبل از اجرا بر روی پروژه حتما کیفیت نمونه های مشابه را بررسی کنید. فروشندگان قالب وافل با عدم آگاهی و علم نسبت به رفتار سازه به شما پیشنهاد اجرای دهانه 8 یا 9 یا 12 متری می دهند در حالیکه بازی بسیار خطرناکی را شروع کرده اند.

انواع سقف وافل از نظر عملکرد سازه ای چیست؟

  در یک تقسیم بندی کلی سقف وافل به دو دسته کلی زیر تقسیم بندی می شوند:

• سقف وافل یک طرفه (Ribbed Slab) در تصویر اول که بار و وزن کف و سقف را به دو تیر از چهار تیر اطراف یک چشمه و دهانه منتقل می کنند.
• سقف وافل دو طرفه (Two-way Waffle Slab) در تصویر دوم که بار و وزن سقف را به چهار تیر پیرامونی چشمه منتقل می کنند و منجر به کاهش یا حذف آویز تیر در نمای درونی ساختمان خواهند شد.


قالب وافل در چه ابعادی تولید می شود؟

•  وافل یکطرفه آکس 60 سانتیمتر ارتفاع 25 سانتیمتر

•  وافل یکطرفه آکس 70 سانتیمتر ارتفاع 30 سانتیمتر



•  وافل 60x60 سانتیمتر در ارتفاع 20، 25 و 30 سانتیمتر

•  وافل 75x75 سانتیمتر در ارتفاع 20 و 30 سانتیمتر

•  وافل 80x80 سانتیمتر در ارتفاع 28 و 40 سانتیمتر

•  وافل 90x90 سانتیمتر در ارتفاع 30 و 40 سانتیمتر

    حال که با مزایای فنی (Technical Advantage of Waffle Slab Mold) سقف وافل و قالب وافل  (Plastic Waffle Slab mold) آشنا شدیم و لزوم استفاده از سقف وافل مورد بررسی قرار گرفت، بایستی با اجزا تشکیل دهنده سقف وافل (waffle Slab) نیز آشنا شویم. مهمترین جزء سقف وافل (Waffle Slab) بدون شک قالب وافل می باشد که شکل دهنده بتن موجود می باشد. اینکه از چه نوع قالب وافلی و از چه سایز قالب وافلی (what kinds of waffle slab mold is suitable) استفاده شود همه و همه به این بستگی دارد که شما از قالب وافل و سقف وافل چه انتظاراتی از نظر اقتصادی، فنی و معماری دارید.

دلیل عملکرد مناسب سقف وافل در مواجه با زلزله چیست؟

  با توجه به قانون دوم نیوتون (F=ma) و در نظر گرفتن شتاب زلزله وارد بر ساختمان که در محدود 0.25g یا 0.45g (شتاب زلزله طرح در طراحی سازه همواره ضریبی از شتاب گرانش زمین یا همان g=9.81 می باشد)

    هر چه وزن یا جرم سازه کمتر باشد نیروی زلزله کمتری به سازه وارد می شود و در نتیجه میتوان امید داشت که برش پایه (همان نیروی F در فرمول بالا) وارد بر ساختمان کمتر گردد. به هر میزان که برش پایه وارد بر طبقه اول ساختمان کمتر شود، امکان استفاده از مقاطع اقتصادی تر و تعداد ستون کمتر محقق شده که منجر به ایجاد دهانه بلندتر (فاصله ستون به ستون (Column Span)) در قاب ساختمانی (Building Frame) میگردد.

  پس هدف اصلی در استفاده از قالب وافل و ایجاد سقف وافل، حذف بتن ناحیه کششی سقف و در نتیجه کاهش قابل ملاحظه وزن نامطلوب سازه می باشد.

   گفتنی است که تحمل نیروی برشی در سقف وافل بعهده تیرچه سقف وافل است. از این رو انتخاب قالب وافل با عرض تیرچه مناسب در این نوع سقف بسیار حائر اهمیت می شود.

آیا تاکید روی وزن قالب وافل مهم است؟

  کیفیت مواد اولیه مورد استفاده در قالب وافل از همه چیز مهمتر است. برای جواب به این سوال باید گفت:

وزن تویوتا کمری (1200 کیلوگرم) = وزن پژو پارس ایران خودرو (1250 کیلوگرم)

پس چون وزن پژو پارس بیشتر است کیفیت آن نیز بهتر است و این نتیجه بدون در نظر گرفتن متریال و آلیاژ و فولاد مورد استفاده در ساخت این محضولات است. از این رو در مورد قالب وافل نیز حرف اول را کیفیت و مرغوبیت مواد اولیه دارد تا ضرفا وزن قالب و این یکی از مواردی است که می تواند منجر به نتیجه گیری غلط شود.

      بهترین روش علمی برای سنجش کیفیت قالب وافل استفاده از آزمایش یا تست Ash Test می باشد که فرایند آن بدین صورت است که قطعه و تکه ای از قالب وافل را در شرایطی کنترل شده می سوزانند و مواد پلیمری به دلیل ماهیت آلی داشتن تبدیل به دوده شده ولی مقادیر ناخالصی بخصوص کربنات کلسیم موجود در قالب وافل بر در کوره باقی می ماند.با محاسبه مقدار کربنات کلسیم در وافل مورد آزمایش، درصد ناخالصی قالب وافل که عموما ناشی کربنات کلسیم

← از طرف دیگر کربنات کلسیم که مواد اولیه ارزانی در بازار پلیمر می باشد نیز بعضا بعنوان وزن دهنده به قالب وافل مورد استفاده قرار میگیرد. تنها روش شناخت وجود کربنات کلسیم در قالب وافل و هر محصول پلیمری دیگر، انجام آزمون MFI قالب وافل است که مواد تشکیل دهنده را عیان می کند.

 سوال مهم : آیا قالب وافل گارانتی یکساله دارد؟

اگر جواب خیر باشد به کیفیت قالب وافل شک کنید و در صورتی که بله است حتما مکتوب در زیر پیشفاکتور بخواهید، ضمنا وافلی که دارای گارانتی یکساله نباشد، امکان استفاده از مواد اولیه بدون مرغوبیت در آن افزایش می یابد که مشتریان می توانند به این گزینه نیز توجه نمایند.

سقف وافل (اجرا با قالب وافل ) بدلیل سازگاری مناسب با مناطق زلزله خیز و از همه مهمتر پیشنهاد آیین نامه بتن آمریکا (ACI 318-19) در بین طراحان سازه ایرانی جایگاه ویژه ای دارد.

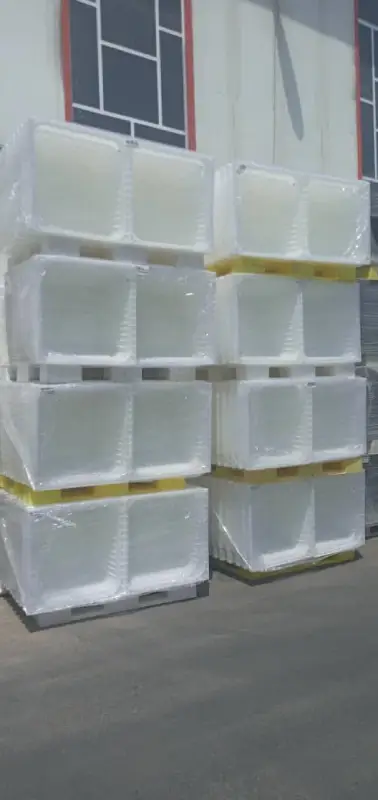

   قالب وافل 90×90 سفید مواد درجه یک ارتفاع 40 سانتیمتر

    قالب وافل ارتفاع 40 سانتیمتری با عرض تیرچه (Rib width) 20 سانتیمتر بدون لرزش سقف در حین استفاده ساکنین (کنترل فرکانس سقف در حین استفاده)

 قالب وافل 60×60 ارتفاع 30 سانتیمتر مناسب دهانه 6 تا 8 متری

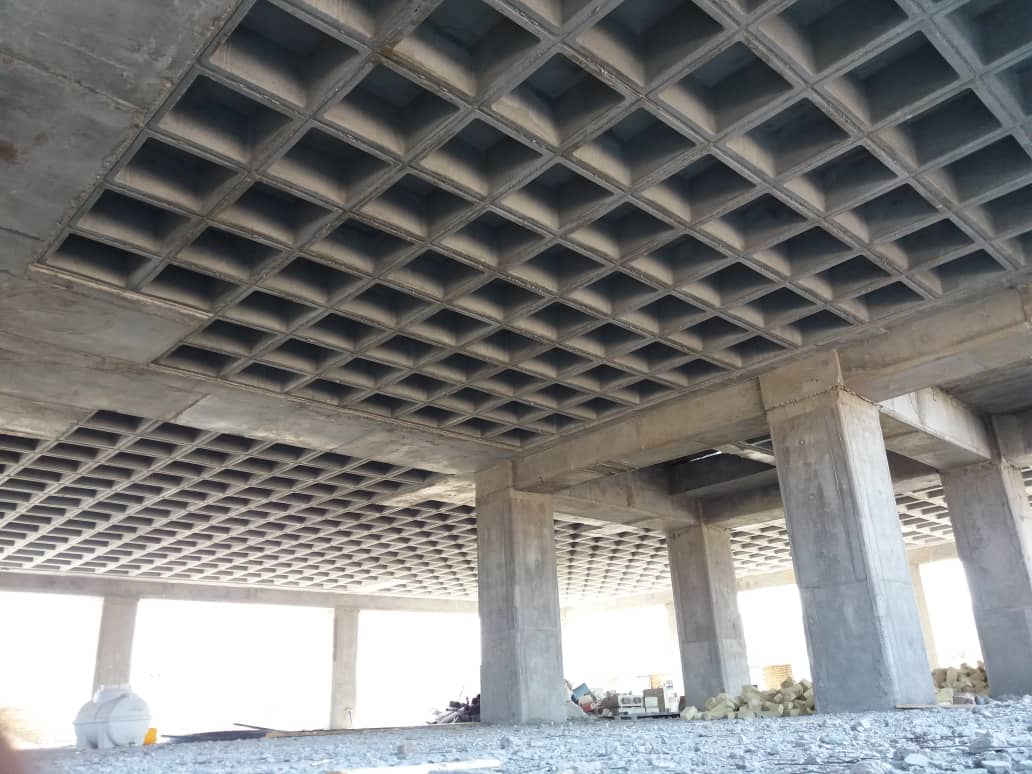

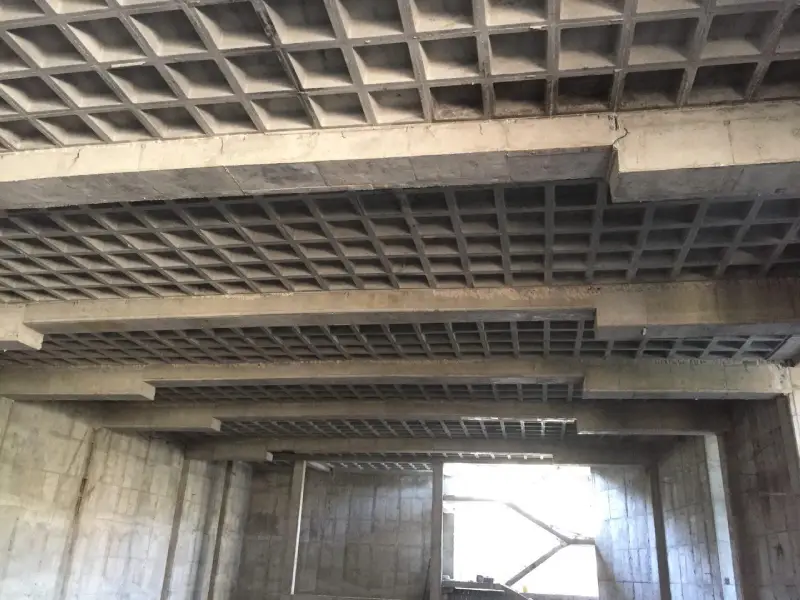

نمای نهایی سقف وافل با قالب وافل 60×60 سانتیمتر به ارتفاع 25 سانتیمتر

   قالب وافل 90×90 ارتفاع 30 سانتی و عرض تیرچه 20 سانتی

    یکی از معیارهای مهم در بررسی ضوابط لرزه ای سقف (Seismic Consideration)، تعیین صلبیت دیافراگم میباشد. زیرا میزان این پارامتر نقش اساسی در نحوه انتقال بارهای جانبی از دیافراگم می باشد، این پارامتر نقش اساسی در نحوه انتقال بارهای جانبی از دیافراگم به قابهای مقاوم سازه دارد. صلبیت دیافراگم کف به عوامل زیادی از جمله: صلبیت تک تک اعضای سازه، نوع سیستم سازه، ابعاد سازه، سختی قابها، صلبیت عناصر باربر جانبی، دهانه آزاد بین دو عنصر باربر جانبی و تعداد آنها، تعداد طبقات سازه، نامنظمی در پلان و ارتفاع، وجود بازشوها در کفها و جنس سقف وابسته است.

چه قالب وافلی در بازار ایران بیشترین مورد استفاده است؟

  یکی از انواع قالب وافل در طراحی سازه امروز ایران بسیار پر رنگ است،  وافل 80×80 ارتفاع 28 سانتیمتر می باشد که جزئیات و دیتیل وافل 80×80 به ارتفاع 28 سانتیمتر را در تصویر زیر ملاحظه بفرمایید:

    استفاده از هر سیستم سازه ای مزایا و معایب خود را دارد. استفاده از قالب وافل برای اجرای سقف وافل اگر یک عیب داشته باشد، آن نیاز به طراحی دقیق سقف وافل براساس قالب وافل استاندارد موجود در بازار ایران هست.

شاید این سوال پیش بیاید که مگر قالب وافل یا یک طرفه غیر استاندارد هم در بازار تولید میشود؟ جواب این سوال به صورت کوتاه بله میباشد.

کافیست ضوابط و مقررات مبحث نهم مقررات ملی ساختمان صفحه 173 مورد بررسی قرار گیرد تا با تعریف قالب وافل استاندارد آشنا شویم:

     دال مجوف (سقف یوبوت و سقف کوبیاکس) بدلیل عدم شفافیت عملکرد لرزه ای آن و همچنین عدم معرفی این نوع دال در آیین نامه بتن آمریکا گزینه جذابی حداقل برای مناطق زلزله خیز از جمله ایران نیستند. شکل زیر دیتیل و مشخصات قالب وافل 60*60 سانتیمتری به ارتفاع های 25 و 30 سانتیمتر را نشان میدهد. در این شکل ضخامت لبه قالب وافل 60 و عرض ریب (عرض تیرچه، width Rib) در این قالب وافل مشخص شده است.

     یکی از مهمترین نکات در اجرای صحیح سقف وافل، شناخت از بازار انواع قالب وافل تولیدی در کشور می باشد. بعنوان مثال اگر طراح سازه ای سقفی وافل منطبق بر آیین نامه انتخاب و همچنین از نظر مصرف میلگرد و بتن نیز بهینه باشد اما قالب وافل موردنظر در بازار موجود نباشد امکان اجرای آن سقف وافل وجود ندارد. از این رو شناخت ابعاد و اندازه تمامی قالب وافل موجود در کشور بسیار حائز اهمیت است.

آگاهی از انواع ابعاد قالب وافل تولیدی موجود بازار چقدر می تواند فرایند انتخاب قالب وافل و طراحی را تسهیل کند از این رو ابعاد قالب وافل تولیدی در شرکت پلیمر قالب بشرح زیر می باشد:

 تصویر زیر نمونه

قالب وافل 60×60 سانتی به ارتفاع 30 سانتیمتر هست که برای دهانه 7 تا 8 متر گزینه بسیار مناسبی است

و نسبت به وافل 80×80 ارتفاع 28 سانتی هم در میزان میلگرد و هم در مصرف بتن بهینه تر خواهد بود.

اگر به دنبال قالب وافل به ارتفاع 40 سانتیمتر هستید، برای داشتن دهانه بلندتر از 10 متر، شرکت پلیمر قالب زاگرس (Persian Formwork Co) دو گزینه پیش روی شما قرار میدهد:

• وافل 83×83 سانتیمتر به ارتفاع 40 سانتیمتر (Waffle 83x83x40 cm)
• قالب وافل 90×90 ارتفاع 40 سانتیمتر (Waffle 90x90x40 cm)

 دیتیل و مشخصات فنی قالب وافل 60x60 به ارتفاع 25 و 30 سانتمیتر

  زیرسازی قالب وافل با استفاده از چهارتراش چوبی و جک های صلیبی 3 متری

  طراحی سقف وافل چگونه انجام می شود؟

  دید مهندسی در طراحی سقف وافل با ابعاد مختلف قالب وافل همیشه موردنظر مهندسین کارگاهی و همچنین مهندسین جوان بوده است. ابعاد قالب وافل نقش مهمی در طراحی سقف و همچنین فاصله ستون به ستون ((Span  ، ابعاد سرستون (Drop) و ضخامت سقف وافل (Thickness) دارد.  راهنمای مختلفی برای مهندسین و معماران برای تعیین پارامترهای مختلف سقف وافل وجود دارد که مهمترین آن ضخامت کلی سقف (Overall ) و ابعاد و عرض ریب (Rib Width) میباشد. این نوع سازه گزینه بسیار مناسبی برای سازه بتنی است که الزام دارد که دارای ویبره و ارتعاش کمی باشد از جمله آزمایشگاه و کارخانجات. اگر جایی نیاز به دهانه بلندتر از حالت معمول باشد بمانند سالن تئاتر و ایستگاه مترو و قطار استفاده از سقف وافل و قالب وافل باید در دستور کار قرار گیرد.

نیروی برشی و برش یک طرفه یا پانچ در سقف وافل باید توسط تیرچه قالب وافل و سقف وافل تحمل شود.

    برای علاقمندان به چارچوب طراحی سقف وافل (قالب وافل) در زیر حساب سرانگشتی ارائه گردیده:

• ضخامت دال سقف وافل (Waffle Slab Depth) معمولا در محدود 8 تا 13 سانتیمتر بوده و در یک حساب سرانگشتی ضخامت سقف بهتر است 0.042 (یک بیست و چهارم) فاصله ستون به ستون (Span) باشد.

• عرض تیرچه یا ریب قالب وافل (Waffle Slab Rib Width) معمولا 12 تا 20 سانتیمتر در نظر گرفته و که معمولا دو شاخه میلگرد طولی نمره 18 قرار میگیرد.

• ارتفاع ریب و تیر مناسب برای سقف وافل باید به اندازه 0.042  (یک بیست و چهارم)فاصله بین ستونها (Span) باشد.

• ابعاد سرستون اطراف ستون بهتر است به اندازه 0.125  (یک هشتم) فاصله دهانه در نظر گرفته شود.

•  فاصله آزاد بین دو تیرچه وافل و سقف وافل نهایی طبق آیین نامه مبحث نهم نباید از 75 سانتیمتر تجاوز کند.

  سقف وافل چه مزیتی دارد؟

    برای ساختمانی با میزان ارتعاش (Vibration) کمتر بسیار مناسب بوده که البته در اینجا منظور قالب وافل دوطرفه و در نتیجه سقف وافل با عملکرد دوطرفه (Two-way Slab) میباشد.

• دهانه بلندتر با میلگرد و بتن کمتر قالب حصول بوده و نسبت به سقف دال توپر (Solid Slab) گزینه ای جذابتر از نظر اقتصادی و محیط زیستی

• از نظر برخی اشخاص فرم لانه زنبوری زیر سقف جذابیت بصری دارد

• باربری بالاتر نسبت به سقفهای سنتی با عملکرد یکطرفه

• فضای خالی ایجاد شده توسط قالب وافل، فضای مناسبی برای عبور تاسیسات، لوله، رایزر، کابل و ادوات مکانیکال و الکتریکال ایجاد کند.

• امکان استفاده چند باره از قالب وافل طوریکه در صورتی که میتوان با یکبار خرید قالب وافل شرکت پلیمر قالب زاگرس (Polymer Ghaleb Zagros Co) صنعت حداقل 15 سقف وافل را بتن ریزی کرد.

از نمونه مثال سقف وافل و قالب وافل در دنیا به موارد زیر اشاره میگردد:

• سالن تئاتر ملی لندن به سال ساخت 1963
• ساختمان مترو واشنگتن به سال ساخت 1960
• مرکز ارتباطات و لجستبک مادرید
• سالن گالبریث سن دیگو کالیفرنیا

   دلیل ارائه نمونه فوق بیان این موضوع هست که قالب وافل و سقف وافل از دیرباز در کشورهای آمریکایی و اروپایی بعنوان یک تکنیک برتر ساخت که در مواجه با زلزله عملکرد مناسبی از خود نشان داده

 قالب وافل مناسب پروژه ما چیست؟

•       برای پروژه با دهانه قاب ساختمانی (Span) کمتر از 8 متر
•  با قالب وافل 60×60 به ارتفاع 20 سانتیمتر، قالب وافل 60×60 به ارتفاع 25 سانتیمتر و قالب وافل 60×60 به ارتفاع 30 سانتیمتر قابل پوشش و محقق شدن است و در صورتی که فواصل ستون به ستون بیشتر از این مقادیر شود در هنگام استفاده از ساختمان در زمان حضور ساکنین مشکلاتی بوجود می آید. متاسفانه عدم توجه به این قضیه بعضا منجر یه بدبینی مالکین نسبه به سقف وافل و قالب وافل میگردد.

•      برای دهانه و فاصله ستون به ستون بیشتر از 8 متر
•  در این صورت استفاده از قالب وافل 80*80 ارتفاع 28 سانتیمتری باید مد نظر قرار گیرد تا علاوه بر پاس کردن الزامات آیین نامه در مورد سقف وافل و قالب وافل در نهایت طراحی معماری مورد نظر حادث بشود. این سایز قالب وافل با توجه به تجربه اجرای این مجموعه، مناسب استفاده در دهانه 12 متری نیست.

•        دهانه های بالای 13 متر (فاصله ستون به ستون)
•   پروژه های خاص قالب وافل و سقف وافل هستند، باید قالب وافل 90×90×30 یا قالب وافل 90×90×40 سانتیمتری در دستور کار باشد.

•  برای دهانه 20 متر و بالاتر
•  که معمولا در شهرک صنعتی یا کارخانه وجود دارند، مناسبترین گزینه ترکیب سیستم سقف وافل بهمراه پیش تنیدگی بوده که این مورد با قالب وافل 90*90*30 بهمراه کابل پیش تنیده خوانسار در شهرک صنعتی کاسپین قزوین انجام گرفت.

تفاوت قالب وافل سفید و مشکی چیست؟

یکی از سوالات رایج مشتریان سقف وافل و قالب وافل در مورد رنگ و وزن قالب وافل می باشد.

• رنگ قالب وافل

قالب وافل تولید شده از مواد بازیافتی  قالب وافل مشکی

قالب وافل تولید شده از مواد بازیافتی سفید همان قالب وافل سفید معمولی

قالب وافل تولید شده از مواد خام پتروشیمی و درجه یک (Raw Material) قالب وافل سفید ممتاز

• وزن قالب وافل

   لزوما هر چقدر قالب وافل سنگین تر باشد، نشان از کیفیت بالاتر قالب وافل نیست. چرا؟ این مورد خصوصا در وافل مشکی رنگ دیده می شود که شرکتی ادعا دارد که قالب سنگین تر و در نتیجه قالب وافل با کیفیت تری میتواند تولید کند. به مانند تمامی صنایع دیگر، مواد بازیافتی با کیفیت های متفاوت در بازار وجود دارد، از قیمت های ارزان تا گران، از این رو اگر از مواد پلیمری بازیافتی با درصد بالای کربنات (Ash) استفاده شود وزن قالب به مراتب بالا بوده و از طرفی جسمی خشک و سخت تر به شما تحویل می دهد.

    مزیت قالب وافل 60x60 ارتفاع 30 سانتیمتر نسبت به قالب وافل 80x80 ارتفاع 28 سانتیمتر چیست؟

     وافل در ابعاد مختلفی تولید و روانه بازار می شوند. پاسخ به این سوال بسیار به دغدغه کارفرما و طراح سازه بر میگردد. بعنوان مثال شما یک نقشه معماری در اختیار دارد که فاصله دهانه ستون ها (فاصله آکس به آکس ستون) حدودا 10 متر می باشد، که بنا به طرح موردنظر مهندس معمار پروژه این دهانه باید اجرا گردد. در این صورت شما ناچار به استفاده از قالب وافل با عرض ریب یا تیرچه (Waffle Slab Rib Width) حداقل 12 سانتیمتری است.

برای آشنایی بیشتر خوانندگان و مهندسان نمونه طراحی و میلگردگذاری قالب وافل 75x75 به ارتفاع 30 سانتیمتر در زیر ارائه شده است تا میزان میلگرد مصرفی و آرایش میلگرد سقف وافل ملاحظه گردد:

     شرکت پلیمر قالب تولید کننده قالب وافل در ابعاد مختلفی است. این شرکت از سال 1391 با بهره گیری از تکنولوژی روز دنیا و همکاری شرکت ژئوپلاست ایتالیا قالب وافل (سقف وافل) در ابعاد مختلف براساس معیارهای آیین نامه ای تولید و می کند.

قالب وافل (سقف وافل) تولید شده در شرکت پلیمر قالب زاگرس (Persian Formwork Co) صنعت از بهترین مواد اولیه موجود در بازار بوده و تمامی قالب وافل دارای یکسال گارانتی شکستگی می باشند.

• هدف از گارانتی یکساله قالب وافل (سقف وافل) در برابر شکستگی، جلب اعتماد مشتری و اطمینان از مواد اولیه مورد استفاده در قالب وافل (سقف وافل) می باشد. برای آشنایی بیشتر با قالب وافل های متنوع تولیدی در این شرکت مقاله زیر را مطالعه فرمایید.

در معرفی سقف وافل ابتدا با تصویری از مقطع سقف وافل شروع میکنیم:

 دو مشخصه فنی مهم قالب وافل، عرض ریب قالب وافل و ارتفاع قالب وافل می باشد. این دو مشخصه قالب وافل می تواند طراحی یک سقف وافل را از یک طراحی دیگر صرفا با ارتفاع قالب وافل بیشتر، کاملا مجزا نماید شرکت پلیمر قالب زاگرس (Persian Formwork Co) تولیدکننده قالبهای سقف وافل در ابعاد و ارتفاع های مختلف می باشد.

انواع قالب وافل تولیدی این شرکت پلیمر قالب بدین ترتیب می باشد:

• قالب وافل 60x60 سانتیمتر در ارتفاع های 20، 25 و 30 سانتیمتری با عرض ریب سقف 10 سانتیمتر
• قالب وافل 80x80 سانتیمتر در ارتفاع های 28 و 40 سانتیمتری با عرض ریب سقف 12 سانتیمتر
• قالب وافل 90x90 سانتیمتر در ارتفاع های 30 و 40 سانتیمتری با عرض ریب سقف 20 سانتیمتر

لطفا جهت مشاوره خرید قالب وافل و همچنین اجرای سقف وافل با ما در تماس باشید:

6960 921 0912

0326 673 0910

021-44588816

021-44501516

مزایای سقف وافل و قالب وافل متناظر

      آیین نامه بتن آمریکا ACI 318 دو نمونه سقف را دارای استاندارد بالای لرزه ای در نظر گرفته است:

• سقف وافل (Waffle Slab)
• سقف دال توپر (Solid Slab)

از آنجایی که آیین نامه بتن آمریکا یکی از معتبرترین منابع در طراحی سازه بتن آرمه باشد و به عنوان مرجع نطام مهندسی عمران ایران نیز مورد قبول اهل فن و طراحان سازه است. بنابراین سقف وافل یکی از بهترین گزینه در میان انواع گوناگون پوشش سازه می باشد.

 برای پروژه اداری-تجاری از چه سایز قالب وافلی استفاده کنیم؟

• اگر دهانه (فاصله ستون به ستون) نقشه بین 7 الی 9 متر باشد، گزینه مناسب وافل 60x60 سانتیمتری خواهد بود و بنا به بار طراحی ارتفاع قالب وافل می تواند بین 20 تا 30 سانتیمتر متغیر باشد.
• اگر فاصله بینابین ستونها حدود 11 متر باشد، بهترین گزینه قالب وافل سایز 80x80 خواهند بود (80*80*28 سانتیمتر)

مقایسه اقتصادی و فنی سقف وافل و سقف تیرچه-یونولیت؟

    یکی از سوالات متداول مشتریان در هنگام مواجه با قالب وافل (سقف وافل) این است که بجهت اقتصادی کدامیک از این سقفها اقتصادی تر است؟
جواب به این سوال با نگاه صرف اقتصادی به قضیه، سقف های تیرچه-یونولیت می باشد. سقفهای تیرچه یونولیت به دلیل استفاده از تیرچه های پیش ساخته بتنی یا فلزی، زیرسازی یا زیربندی (کفراژ) سبک تر، نیروی کار اجرایی بیشتر و همچنین مصرف میلگرد به نسبت پایین تر نسبت به سقف وافل (قالب وافل) ارزان تر و اقتصادی تر خواهد بود. اما این به هیچ وجه به معنی کیفیت بالاتر سقف تیرچه یونولیت نسبت به سقف وافل (قالب وافل) نخواهد بود.

برتری سقف وافل نسبت به سقف تیرچه ای چیست؟

برتری سقف وافل (قالب وافل) نسبت به سقف های تیرچه ای را باید در دو دسته مورد بررسی قرار داد:

• برتری سازه ای (Structural Preference of Waffle Slab) :

عملکرد سقف وافل (Two-way Waffle Slab) یک عملکرد . هست و این عملکرد در سقف های تیرچه یونولیت عملا یافت نمی شود.

 در سقف وافل بدلیل بتن ریز یکپارچه سقف و عدم حضور تیرچه پیش ساخته (تیرچه بتنی عرف و موجود در بازار) خبری از انقطاع سرد نخواهد بود و از این رو چون میلگرد سقف وافل (قالب وافل) در بین ریب یا جان قالب وافل بافته می شوند، سپس بتن ریزی انجام می شود، کیفیت بتن سقف به مراتب بالاتر از سقف تیرچه ای خواهد بود.

• برتری معماری:

     بدلیل عملکرد دو طرفه سقف وافل در انتقال بار  نسبت به دیگر سقوف، امکان افزایش دهانه (فاصله آکس به آکس ستون در نقشه معماری) در سقف وافل راحتتر است. این مسئله باعث شده است که هر جا سخن از طراحی معماری خاص با فاصله دهانه زیاد می شود، نام قالب وافل و سقف وافل بعنوان یک گزینه  محبوب و مورد علاقه خودنمایی میکند.

   بعنوان یک مظنه یا حساب سرانگشتی و البته تجربه مناسب طراح سازه، ایجاد فواصل ستون به ستون 10 الی 12 متری در صورت استفاده از قالب وافل 80*80*28 سانتی متر با عرض ریب یا تیرچه 12 سانتی کاملا قابل حصول هست.

قیمت قالب وافل همچنین به مواد افزودنی به قالب وافل از جمله آنتی یو وی (Anti-UV)، مستربچ رنگی و اجرت دستگاه تزریق (Injection Machine) مرتبط می باشد.

زیرسازی سقف وافل چگونه انجام می شود؟

    در زیرسازی سقف وافل از قوطی یا لوله داربست جهت کفراژ استفاده می شود. به طورکلی برای زیرسازی سسقف وافل دو گزینه در دسترس می باشد:

• روش سنتی زیرسازی سقف وافل:

استفاده از جک صلیبی در فواصل 1 متری از یکدیگر و نهایتا به وسلیه قوطی یا لوله داربست زیرسازی قالب وافل انجام شود و نهایتا بتن ریزی صورت پذیرد.

مشکل روش سنتی در اکثریت پورژه این است که معمولا سقف به صورت گونیا و دقیق اجرا نمی شود و امکان در یک راستا بودن تیرچه سقف وافل در صورت محاسبه دقیق با دوربین وجود ندارد.

• روش داربست مثلثی یا داربست کاپلاک:

در این روش داربست یا اسکافلدها به فواصل 120 سانتیمتری از یکدیگر در طول زمین قرار گرفته، سپس برای زیرسازی ابتدایی سقف وافل از قوطی 70*70 با ضخامت 3 میل در یک راستا و در راستای عمود از قوطی 50*50 بضخامت 2.5 میل استفاده می شود. سپس قالب وافل بر روی این ساشی سوار شده و بدون هیچگونه لغزش، لرزش و انحرافی قالب وافل در یک راستا قرار میگیرد و نهایتا بتن ریزی شده و یک سقف وافل استاندارد تحویل گرفته می شود.

قیمت امروز اسکافلد مثلثی از قرار هر کیلوگرم 75،000 تومان و قیمت اسکافلد کاپلاک از قرار هر کیلوگرم 100،000 تومان می باشد. گفتنی است که وزن حدودی یک اسکافلد مثلثی یا اسکافلد کاپلاک به ابعاد درون صفحه 120*120 سانتیمتر به ارتفاع 1 متر حدودا 48 کیلوگرم می باشد. بعبارتی یک داربست مثلثی یا داربست کاپلاک به ارتفاع حدودی 3 متر در حدود 150 کیلوگرم وزن دارد.

     معمولا زیرسازی سقف وافل با استفاده از اسکافلد یا به اصطلاح داربست مثلثی راحت تر بوده و تراز کردن سقف وافل با استفاده از این نوع زیرسازی سرعت و دقت اجرا را بشدت افزایش میدهد. همانطور که احتمالا در پروژه عمرانی دیده اید، اسکافلد دارای سه قسمت کلی است:

1- قطعات 15 سانتی در قسمت پایین اسکافلد (Base of Scaffold)، قطعات (Segment) 100سانتی، 75 سانتی و 50 سانتی بدنه اصلی اسکافلد و همچنین سرجک U شکل که از 40 سانتیمتر تا 80 سانتیمتر متغیر هستند. برای مثال اگر ارتفاع سقف وافل دارای 3.5 متر باشد، این ارتفاع رو با قرار دادن یک قطعه 15 سانتی در کف، 3 قطعه 100 سانتیمتری از بدنه اسکافلد و در نهایت استفاده از سرجک قالب ریگلاژ و تنطیم 35 سانتی تراز زیر سقف را به تراز مورد نظر رساند و براحتی سقف وافل را آماده چیدمان قالب وافل و بتن ریزی سقف وافل نمود.

 زیرسازی سقف وافل در حالت استاندارد به اسکافلد کاپلاک (Cuplock Scaffolding)

 معایب قالب وافل قفلدار چیست؟

 یکی از سوالات مشتریان در مورد نحوه چفت و بست و اتصال وافلها به یکدیگر می باشد. برخی از شرکت قفلی را در محل تماس دو قالب وافل به یکدیگر تعبیه کرده اند تا وافل به خوبی در کنار یکدیگر فیکس گردند

اما مشکل چیست؟ در محل اتصال دو وافل پس از انجام عملیات ویبره زدن بتن سقف وافل، شیره بتن در محل قفل و درز دو قالب وافل در مجاورت یکدیگر ورود کرده و پس از خشک شدن، براحتی منجر به شکستن پاشنه وافل در محل قفل میگردد.

  در شرکت پلیمر قالب زاگرس (Polymer Ghaleb Zagros) اما اتصال وافل به یکدیگر با اتصالات یو شکل (U-Shape) انجام می پذیرد. بدین صورت که  قالب وافل بر روی زیرسازی از قبل تعبیه شده، گونیا می گردد، سپس محل اتصال دو وافل را به استفاده از گیره  مذکور به یکدیگر اتصال می دهند.

 تفاوت وافل سفید و وافل مشکی در چیست؟

    وافل سفید و به طور کلی قالب پلاستیکی سفید دارای مرغوبیت به مراتب بالاتری نسبت به قالب وافل مشکی هستند. دلیل این موضوع چیست؟ مواد اولیه مصرفی و مورد استفاده

 وافل سفید رنگ (Waffle Slab Mold) از مواد درجه یک پتروشیمی و به اصطلاح مواد دسته اول ساخته می شوند

در حالیکه

     وافل مشکی معمولا از مواد آسیابی و بازیافتی (Recycled) تولید شده و در هنگام خرید باید دقت بیشتری در خرید قالب وافل مشکی داشت. زیرا در بازار مواد بازیافتی و ریسایکل با کیفیت مختلف و قیمت مختلف وجود دارد.

بعنوان نمونه شاید یک نمونه مواد پلاستیکی تنها پس از یکبار استفاده آسیاب شده باشد و ادامه به قالب وافل مشکی تبدیل شده است در حالیکه مواد آسیابی نیز در بازار موجود است که حتی چهار الی پنج بار بازتولید شده باشد و کیفیت و مشخصات مکانیکی لازم را نداشته باشد.

از این رو هنگام خرید وافل مشکی از فروشنده تضمین گارانتی شکستگی را بگیرید تا خیال شما از بابت کیفیت راحت شود. البته که معدود تولیدکننده قالب وافل هستند که شرایط گارانتی شکستگی را به مشتریان خود پیشنهاد داده و به گفته خود متعهد می گردند.

   شرکت پلیمر قالب زاگرس (Polymer Ghaleb Zagros) صنعت همواره رضایت مشتری و البته کیفیت وافل تولیدی خود را با یکسال گارانتی شکستگی در اختیار مشتری قرار می دهد.

قالب وافل ارتفاع 40 سانتی وجود دارد؟

     به جرات می توان گفت که وافل ارتفاع 40 سانتیمتری در ابعاد 90*90 سانتیمتری (Sky Dome) منحصر به فردترین قالب وافل تولیدی در ایران می باشند. وافل 90×90 ارتفاع 30 سانتی و 40 سانتی موسوم به SkyDome بدلیل ماهیت چند تکه بودن توانایی تامین تیرچه سقف وافل (Rib width) 20 سانتیمتری را دارند که این مورد می تواند استفاده از قالب وافل 90×90 با عرض ریب 20 سانتیمتری را در دهانه بلند (دهانه بلندتر از 15 متر) تامین کند.

     بدلیل نیاز روزافزون مهندسان معمار در طراحی مدرن پلان ساختمانی، هر چه تعداد ستون یک پروژه ساختمانی کمتر باشد، نقشه معماری جذاب تری قابل حصول می باشد. شایان ذکر است که وافل 90×90 و سقف وافل اسکای دام SkyDome مذکور باید ابتدا موارد و الزامات طراحی سازه آیین نامه ای از جمله آیین نامه بتن آمریکا ACI 318 و مبحت 9 آیین نامه طراحی سازه بتنی ایران را پوشش دهد و سپس بحث زیبایی شناختی و پلان مدرن امروزی مورد بحث خواهد بود.

  متاسفانه اخیرا بدلیل عدم تخصص کافی طراحان سازه و البته پیمانکاران در اجرای سقف وافل اتفاقات تلخی از جمله پروژه متروپل آبادان نیز رخ داد که دلیل اصلی این اتفاقات عدم توجه توامان به بعد فنی و طراحی سازه در کنار کاهش تعداد ستون پلان ساختمانی سقف وافل می باشد.

     یکی از مشتریان اخیر وافل 90×90، شرکت هیمالیا بود. این شرکت بدلیل استفاده از دستگاه پرس و دستگاه تزریق پلاستیک ارتعاشات زیادی رو به سقف وارد می آورد. از این رو استفاده از قالب وافل با عرض و ضخامت ریب بالاتر موردنیاز بود.

    ابتدا طراحی این سازه با وافل 90×90 سانتیمتری ارتفاع 33 سانتیمتری با عرض ریب 14 سانتیمتری در دستور کار قرار گرفت. دلیل عدم استفاده از قالب وافل با عرض ریب 14 سانتی این بود که کنترل ارتعاش سازه در نرم افزار Etabs پاسخگو و نظام مهندسی سازه کرج با این مورد موافقت نکرد و از این رو طراحی سازه با وافل 90×90 ارتفاع 30 سانتیمتری با عرض ریب 20 سانتیمتری در دستور کار قرار گرفت.

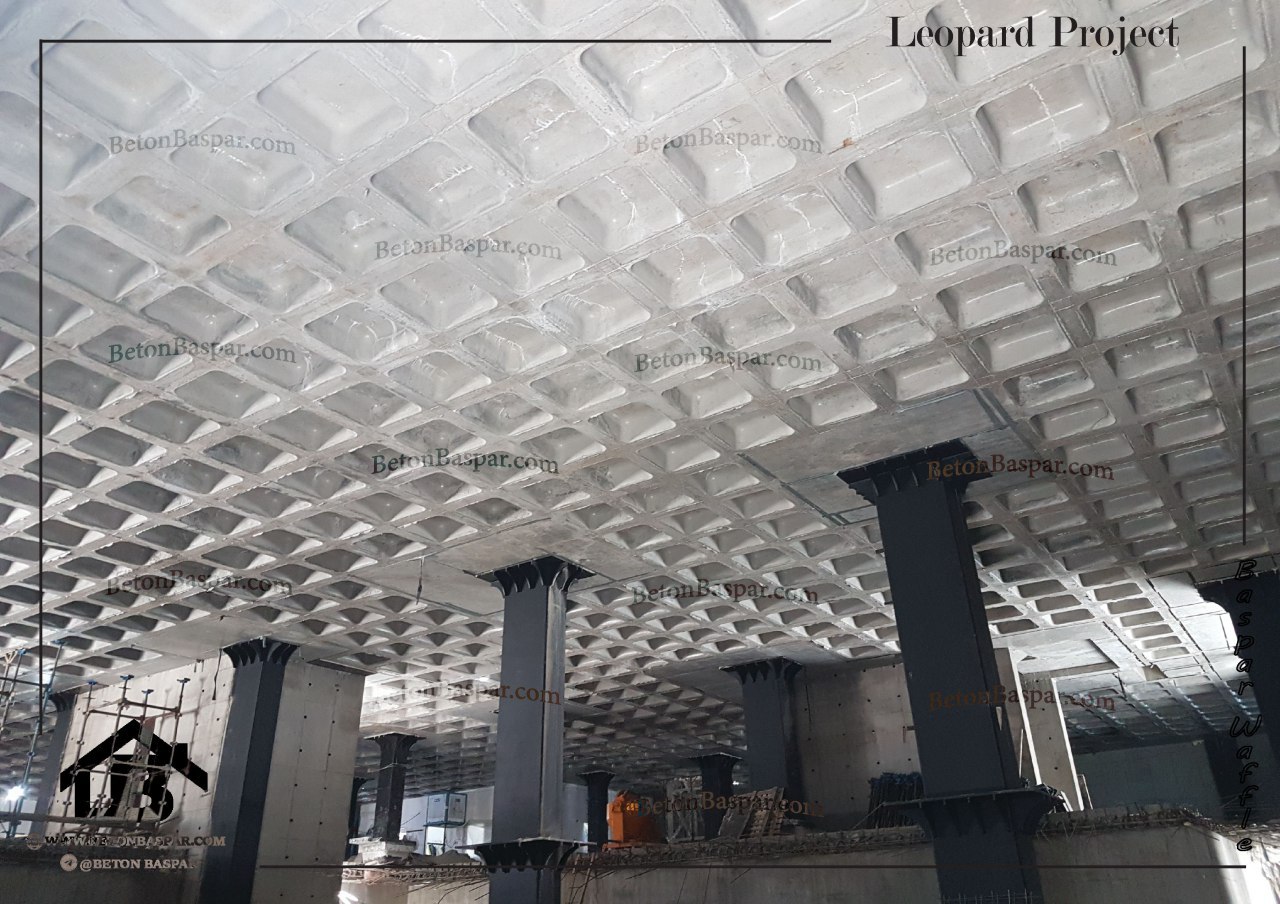

 نمای نهایی و زیرین سقف وافل 90×90 اسکای دام با تیرچه ضخیم 20 سانتی

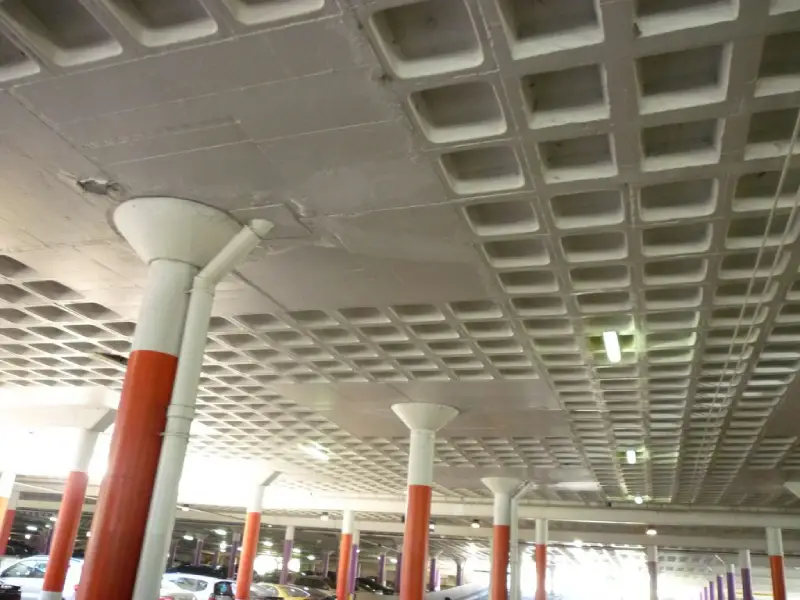

 نمای نهایی سقف وافل در وافل ارتفاع 40 سانتیمتر 90×90 اسکای دام

سرانجام قالب وافل کارکرده و شکسته چه خواهد بود؟

مجموعه پلیمر قالب قصد ندارد در ابتدای فروش شرایط غیرواقعی برای جذب مشتری وافل ارائه نماید و با توجه به سبقه این شرکت در اجرای تعهدات گفته شده در روز فروش وافل به مشتری موارد زیر قابل ارائه هستند و با درج مکتوب در پیش فاکتور اجرایی خواهند بود:

•      بازخرید وافل کارکرده سالم ←  40 درصد قیمت روز

•        بازخرید قالب شکسته ←  25 درصد قیمت روز

•       تعویض سه به یک شکسته قالب با وافل نو

بدون چون و چرا : این تعداد قالب را برای مشتریان به صورت یک به یک تعویض نماید.

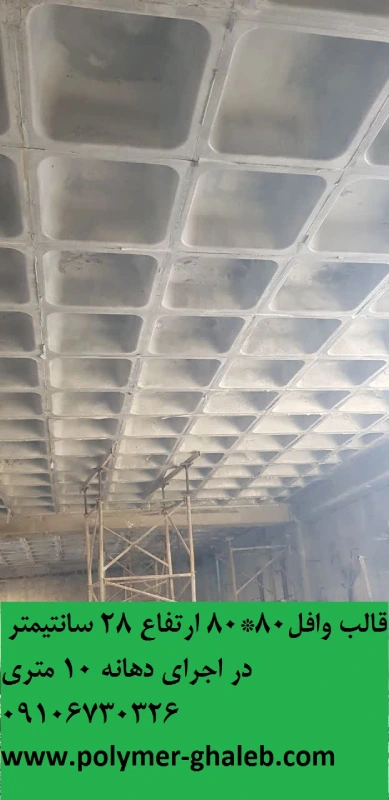

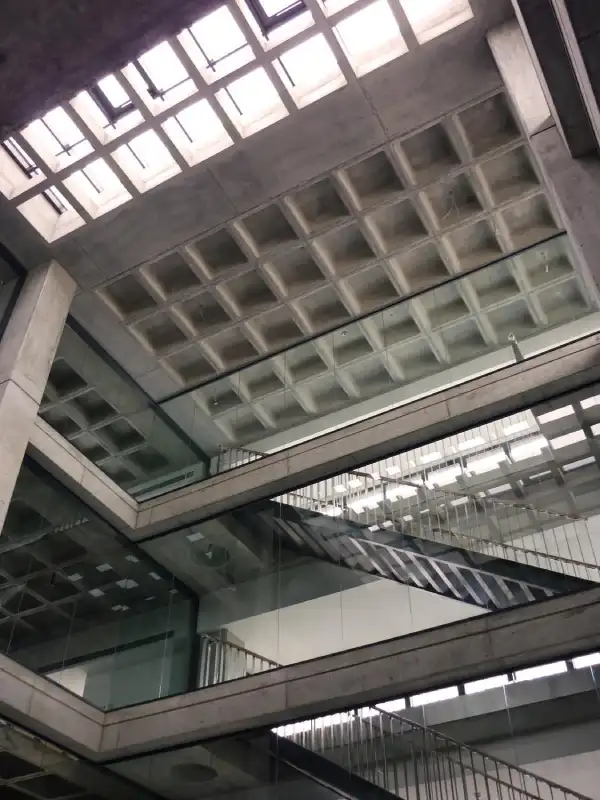

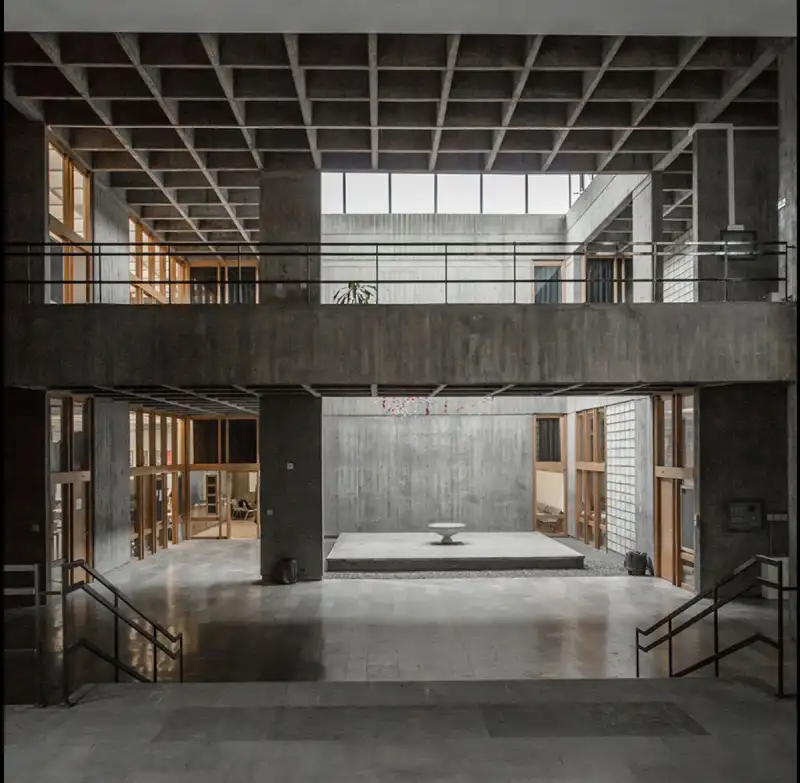

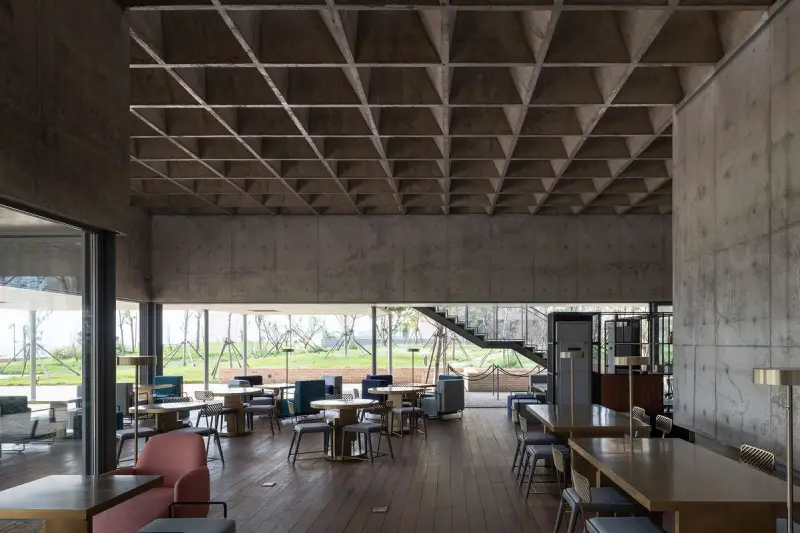

    مازاد بر این تعداد وافل شکسته، به صورت سه به یک برای مشتری تعویض و نوسازی میگردد. فرض بگیرید که یک مشتری برای پروژه حال خود وافل 60*60 ارتفاع 30 سانتی استفاده میکند، احتمالا پس از گذشت یک سال پروژه بعدی را استارت میزند و پروژه جدید از وافل 80*80*28 سانتی برای طراحی استفاده کرده است، این امکان برای مشتریان قالب وافل شرکت پلیمر قالب زاگرس وجود دارد که وافل 60×60 خریداری شده پروژه قبلی را به شرکت تحویل دهد و برای پروژه جدید خود با پرداخت صرفا اجرت تولید قالب، قالب وافل 80×80 ارتفاع 28 سانتی معادل وزنی وافل 60*60 تحویلی به کارخانه، دریافت نماید.

     پس شما زمانیکه قالب را خریداری میکنید حداقل ضایعات آن را میتوانید به قیمت 20 تا 25 درصد قیمت روز به فروش رسانده و 25 درصد از هزینه ای که بابت وافل پرداخته بودید را جبران نمایید. بهتر است با توجه به پروژه و نوع پروژه آتی قالب مناسب انتخاب گردد که بتوان تعداد پروژه بیشتری را با آن طراحی و اجرا نمود.
