لارج پنل پلاستیکی چیست؟ مزایا + قیمت لارج پنل پلیمری

   قالب لارج پنل (Large Panel Formwork) قطعات بزرگی در بتن ریزی دیوار های بتنی یک طرفه و دو طرفه هستند که عمدتا از کنار هم قرار دادن قالبهای کوچکتر حاصل می شوند. قالب لارج پنل با قالب تونلی تفاوت هایی دارد که در ادامه این مقاله به آن پرداخته خواهد شد. قیمت لارج پنل پلاستیکی لبه 8 سانتی تولید شده از متریال ABS در هر متر مربع سیستم قالب لارج پنل پلاستیکی 11،500،000 تومان می باشد، جایگزین بسیار مناسبی برای قالب‌های مدولار سنتی نیز به‌شمار می‌آید. این قالب‌ها با طراحی مدولار، امکان اجرای سریع، دقیق و اقتصادی دیوارهای بتنی را فراهم می‌کنند.

   نکته بسیار مهم اینکه ضخامت لبه قالبهای پلاستیکی تشکیل دهنده لارج پنل پلاستیکی 8 سانتیمتر است و از قالب بتن پلاستیکی لبه 5 سانتی آن هم تولید شده از متریال و پلیمر پلی اتیلن و پلی پروپیلن لارج پنل پلیمری استفاده نمی شود.

   بزرگترین قطعه قالب پلاستیکی 120*60 سانتیمتر است که از کنار هم قرار دادن این قطعات ابعاد بزرگتر یا همان لارج پنل ایجاد می شود. چیدمان قالب لارج پنل با استفاده از قالب های 120*60 سانتیمتری در زیر ارائه شده است.

    دلیل اصلی استفاده از قالب لارج پنل عمدتا دستیابی به سطح صاف بتن یا بتن اکسپوز یا بتن نما می باشد. امروزه در پروژه های مدرن سطح صاف بتن یا Exposed Concrete Surface یکی از گزینه هایی است که بجای نارک کاری نهایی خصوصا در پارکینگ و طبقات منفی ساختمان مورد استفاده قرار می گیرد.

    قالب لارج پنل تا چندی پیش عمدتا از جنس فلز و ورق های فولاد مبارکه اصفهان تولید می شدند. اما در سالیان اخیر شرکت پلیمر قالب بسپار با ارائه نسل جدیدی از قالب پلاستیکی بتن از جنس پلیمر ABS قالبهای لارج پنل پلیمری را معرفی نموده است.

   لارج پنل پلیمری پیشنهادی این شرکت غالبا در ابعاد 120*300 سانتیمتر و 240*300 سانتیمتر به مشتری ارائه می شوند. وزن یک لارج پنل پلاستیکی لبه 8 سانتی از جنس پلیمر ABS در حدود 50 کیلوگرم و وزن لارج پنلی پلاستیکی با ابعاد 240*300 سانتیمتر در حدود 100 کیلوگرم می باشد.

 جهت دریافت قیمت به روز و دریافت نقشه های اجرایی شما و پیشنهاد قیمت لطفا با ما در تماس باشید:

09106730326

09129216960

اجزا تشکیل دهنده قالب لارج پنل پلیمری؟

• رویه ی پلاستیکی قالب لارج پنل: رویه قالبهای لارج پنل همان قالب های مدولار پلاستیکی از جنس ABS هستند که معمولا در ابعاد 120*60 سانتیمتر کنار یکدیگر قرار گرفته و نهایتا یک لارج پلاستیکی به شما ارائه می کنند.

• اهرم اتصال لارج پنل پلاستیکی: اهرم هایی ال-شکل که از جنس پلیمر بسیار مستحکم پلی آمید تولید شده و به رنگ نارنجی است و برای اتصال دو لارج پنل به یکدیگر استفاده می شود. مقاومت فشاری اهرم های پلی آمید در حدود یک سوم میلگرد می باشد. مقاومت کششی (Tensile Strength) میلگرد در حدود 600 MPa و مقاومت کششی پلی آمید الیاف دار (Polyamide 6 with 30% glass fiber) در حدود 150 MPa است. مقایسه این دو عدد نشان از دوام و قدرت اهرم های لارج پنل پلاستیکی دارد.

• میان بولت:قطعات حدود 1 تا 1/5 متری میلگرد نمره 16 یا 18 می باشند که از میان سوراخ های تعبیه شده در قالب پلاستیکی بتن عبور کرده و دو صفحه یا دو جداره قالب پلاستیکی را به یکدیگر متصل می کند. در دو انتهای این میله نیز به وسیله واشر و مهره بسته می شود.
• جک شاغول کننده :این جک برای تنظیم و تراز نمودن قالبهای لارج پنل می باشد که نوع پیشنهادی ما جک های دو باز به همراه کفشک تثبیت بر روی سولجر های عمودی سنگین است.
• براکت فلزی :نوعی نگه دارنده است که برای ثابت نگه داشتن صفحه لارج پنل پلاستیکی و استقرار آن بر روی سطح زمین شرایط لازم را برای بتن ریزی مهیا می نماید.
• سولجر افقی و عمودی : معمولا برای مهار لاترج پنل پلاستیکی از سولجرهای افقی لوله یا قوطی هر 60 سانتیمتر در راستای افقی و سولجرهای سنگین 3 متری به فاصله 120 سانتی در راستای عمودی استفاده می شود.

مراحل اجرای سیستم قالب لارج پنل پلاستیکی:

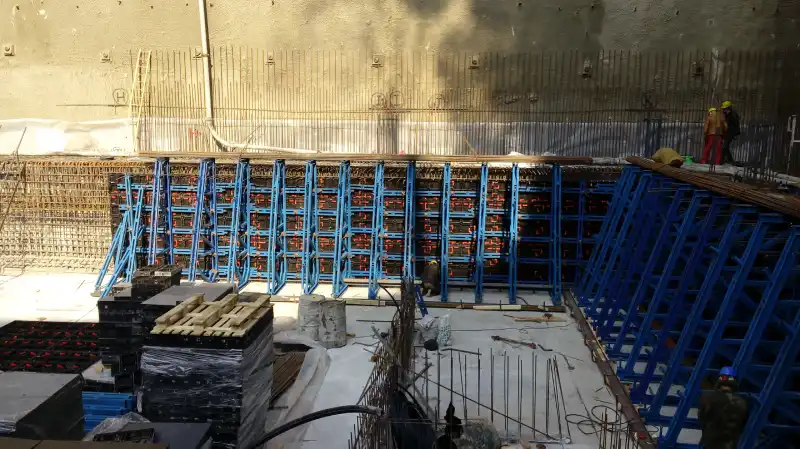

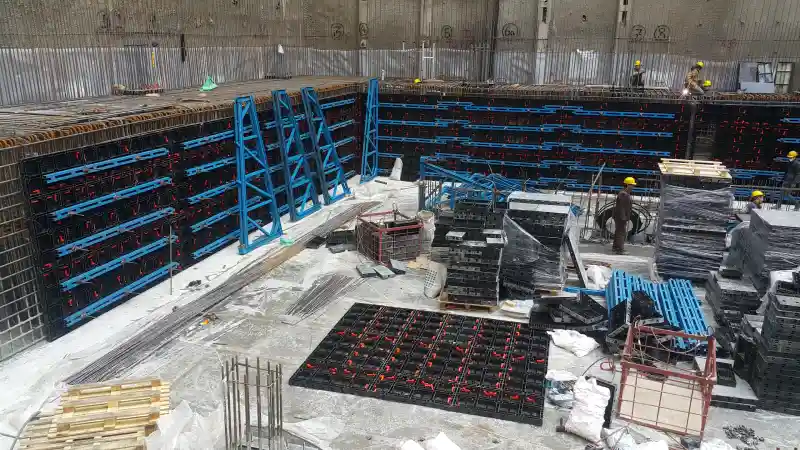

1-   پس از اجرای فونداسیون و آرماتوربندی، پانل های لارج پنل در محل قرارگیری خود نصب می شوند.

2-     بتن ریزی دیوار در طول دیوار مطالبق نقشه انجا می شود.

3-     پس از گیرش ابتدایی، قالبهای لارج پنل آماده لغزش و انتقال به طبقات فوقانی هستند.

4-     قالبها بدون نیاز به دمونتاژ کردن، و تنها با باز کردن تقاطی مشخص شده بر روی قالبها، آماده جابجایی به تراز فوقانی هستند.

5-     سقف دال طبقه فوانی به عنوان تکیه گاه جداره داخلی لارج پنل و سوراخ های بولت در تراز زیرین و طبقه پایین برای قرارگیری براکت فلزی های بیرونی برای نگه داشتن جداره بیرونی لارج پنل مورد استفاده خواهند بود.

6-     شروع بتن ریزی طبقه بعد و ادامه تا طبقات نهایی

مزایای لارج پنل پلاستیکی چیست؟

افزایش سرعت، بهبود کیفیت نهایی بتن و نهایتا بهینه سازی هزینه ها در اجرای سازه بتنی را به همراه دارد. مهمترنی مزایای این سیستم:

1-     یکپارچکی بالای بتن ریخته شده و درز انقطاع سرد کمتر

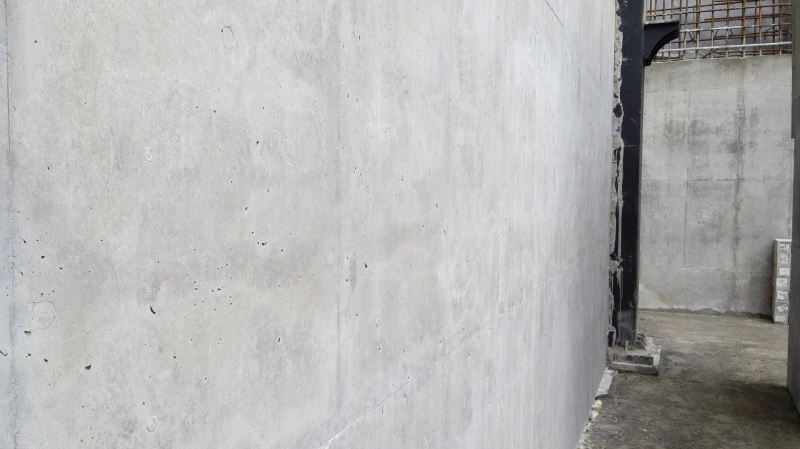

2-     سطح بتن نهایی بسیار صاف بوده Exposed Concrete surface

3-     سرعت بالای اجرا به دلیل مونتاژ یکباره لارج پنل ها و عدم نیاز به دمونتاژ در هر مرحله بتن ریزی دیوار

4-     امکان استفاده در دیوارهای یک طرفه و دیوار دو طرفه

5-     پشت بندی و مهار منظم و بدون نیاز به پیچیدگی های اجرا

6-     امکان ارسال راحت به پروژه و حمل و نقل آسان

معایب لارج پنل فلزی چیست؟

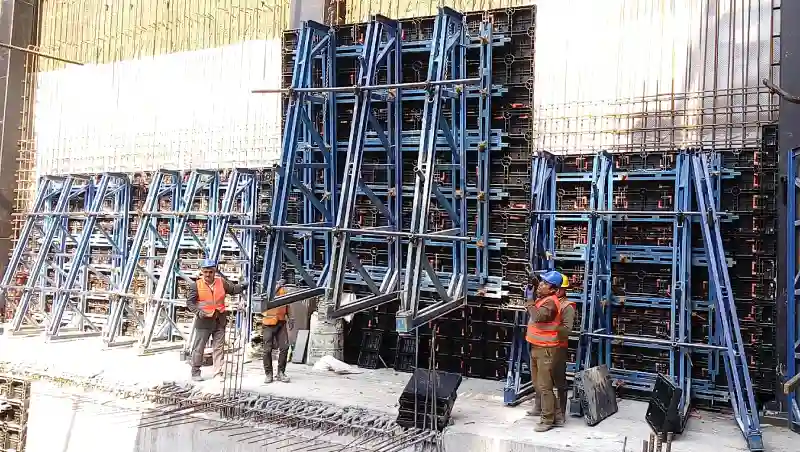

   مشکل اول و اصلی قالب لارج پنل فلزی وزن بسیار سنگین آنها است به طوری که اگر در پروژه تاور کرین (Tower Crane) یا جرثقیل وجود نداشته باشد عملا امکان استفاده از لارج پنل فلزی وجود ندارد. وزن تقریبی یک لارج پنل پلاستیکی در طول 240 سانتیمتر و راتفاع 300 سانتیمتر 110 کیلوگرم می باشد که این رقم برای قالب لارج پنل فلزی چیزی در حدود 400 کیلوگرم است.

برعکس مزیت اصلی قالب لارج پنل پلاستیکی وزن آن است که تقریبا 70 درصد سبک تر از قالب لارج پنل فلزی است و مزیت بعدی آن این است که به راحتی می توان قطعات آسیب دیده آن را از بدنه لارج پنل اصلی جدا نموده و با یک قطعه قالب پلاستیکی بتن دیگر جایگزین نمود.

قیمت قالب لارج پنل پلاستیکی از جنس پلیمر ABS حدود 9،500،000 تومان می باشد و این قیمت شامل مهار و پشت بندی قالب ها نمی باشد. مهمترین نکته در لارج پنل پلاستیکی که باید به شدت به آن دقت نمود، جنس متریال و مواد اولیه است که با آن قالب پلاستیکی مدولار تولید می شود. با قاطعیت می توان گفت که اگر از پلیمر دیگری غیر از ABS در تولید لارج پنل پلاستیکی استفاده شود، نتیجه مناسبی حاصل نخواهد شد.

کاربرد قالب لارج پنل پلاستیکی چیست؟

قالب لارج پنل پلاستیکی در سازه های مختلفی مورد استفاده قرار میگیرد که در زیر لیست شده اند:

• ساختمان های مسکونی و تجاری که به صورت قالب تونلی (Tunnel Form) اجرا می شوند.

مشخصات و ویژگی های قالب لارج پنل پلاستیکی چیست؟

اجزای تشکیل دهنده قالب لارج پنل پلاستیکی چیست؟

چرا قالب لارج پنل پلاستیکی حتما باید از پلیمر ABS تولید شود؟

پلیمر ABS یک پلاستیک مهندسی بحساب می آید که در صنایع مختلفی کاربرد دارد.

مهمترین نکته در قالب لارج پنل پلاستیکی چیست؟

دو مورد در قالب لارج پنل پلاستیکی نقش بسزایی را بازی می کند:

• مواد اولیه یا متریال قالب پلاستیکی باید از پلیمر ABS (آکریلونیتریل بودتادین استایرن) باشد.
• ضخامت لبه قالب لارج پنل پلاستیکی 8 سانتیمتر باشد.

متاسفانه در سالهای اخیر تولید قالب پلاستیکی بتن از مواد بی کیفیت یا مواد نامناسب برای تولید قالب پلاستیکی بتن منجر به ایجاد یک دید منفی در بین پیمانکاران و کارفرما شده است. اولین موضوع در تولید قالب پلاستیکی بتن درک فشار هیدرواستاتیکی بتن تازه در پشت قالب است که در صورت درک این مسئله رسما امکان استفاده از مواد اولیه پلیمری شامل پلی اتیلن (Poly Ethylene) و پلی پروپیلن (Polypropylene) وجود ندارد. بدلیل ماهیت نرم و ارتجاعی این گرید از مواد پلیمری، بهتر است این مواد اولیه در تولید قالب وافل و قالب جایگزین یونولیت استفاده شود که در معرض فشار زیاد بتن نیستند.

شرکت پلیمر قالب بسپار با استفاده از تجربه شرکت هایی بین المللی از جمله Geoplast ایتالیا اقدام به استفاده از مواد اولیه و پلیمر ABS در تولید قالب لارج پنل پلاستیکی نمود. اگر از یک مهندس پلیمر در مورد خصوصیات پلیمر ABS  پرس و جو نمایید متوجه خواهید شد که چرا از پلاستیک ABS  که ضد ضربه و بسیار مستحکم است در تولید قالب لارج پنل پلاستیکی استفاده شده است.

سرانجام قالب لارج پنل پلاستیکی مستعمل و شکسته شده چه خواهند بود؟

تعداد دفعات پیش بینی شده برای
