آشنایی با زهکش سه بعدی (ژئودرین) روف گاردن

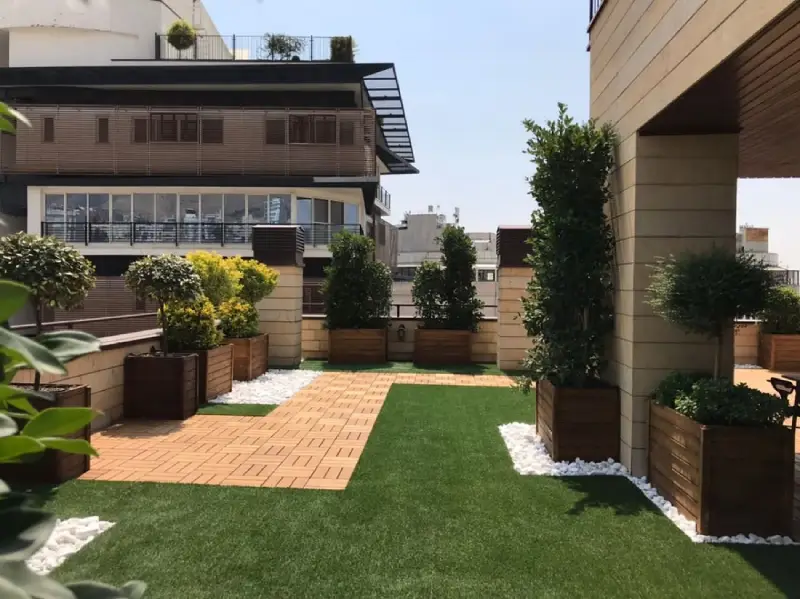

در سالهای اخیر با توجه به اقبال گسترده طراحان داخلی به روف گاردن یا بام های سبز (Roof Garden) ایجاد فضای سبز در پشت بام مناطق مسکونی یا لابی های ساختمانی، نیاز به زهکش های سه بعدی (ژئودرین، Geodrain) رو به فزونی رفته است.
ژئودرین یا زهکش سه بعدی (Geodrain) در حقیقت نوعی ژئوکامپوزیت است که متشکل از یک مغزه مشبک از جنس پلی پروپیلن (PP) یوده و می تواند به همراه 2 لایه از ژئوتکستایل در یک یا دو سمت پوشش داده شوند. این محصولات با توجه به اعطاف پذیری و سرعت اجرای بالا و راحت و حمل و نقل راحتر استفاده وسیعی در صنعت ساختمان و زهکشی پیدا کرده است. این زهکش ها در نوع سه بعدی (3D Geodrain) تولید و به بازار عرضه می شوند.
در هنگام استفاده از زهکش (Geo-Drain) معمولا دو لایه ژئوتکستایل (Geo-Textile) دو طرف زهکش قرار داده شده تا از ورود خاک و شن و ماسه به زهکش جلوگیری بعمل آمده و عملکرد مجموعه زهکش و ژئوتکستایل به ارحتی زه آب را از محیط خارج کند.
اگر به دنبال قیمت ژتوتکستایل هستید باید بگویم که قیمت یک متر مربع ژئوتکستایل گرماژ 300 حدودا 28،000 تومان قیمت دارد. البته گرماژ ژیتوتکستایل به میزان مقاومت مدنظر طراح روف گاردن وابسته هست.
لایه زهکش 3 بعدی از جنس پلی اتیلن به شکل دو لایه با فاصله 3 سانتیمتر است، زهکش 3 بعدی بعنوان یکی از مهمترین لایه های بام سبز می باشد که محل قرارگیری آن در پایین لایه فیلترخاک می باشد که آب اضافی حاصل از آبیاری و یا بارش باران را به سمت خروجی کفشورها متناسب با شیب بام هدایت کرده و از خسارات حاصل از انباشت بیش از حد آب که وزن و فشار زیادی را به سازه اصلی ساختمان وارد میدارد جلوگیری میکند.
در عین حال میزان آب لازم برای گیاهان کاشته شده را همانند یک سفره زیرزمینی در خود ذخیره میکند که این امر باعث کاهش تعداد دفعات آبیاری شده و باعث صرفه جویی قابل توجهی در مصرف آب می شود.

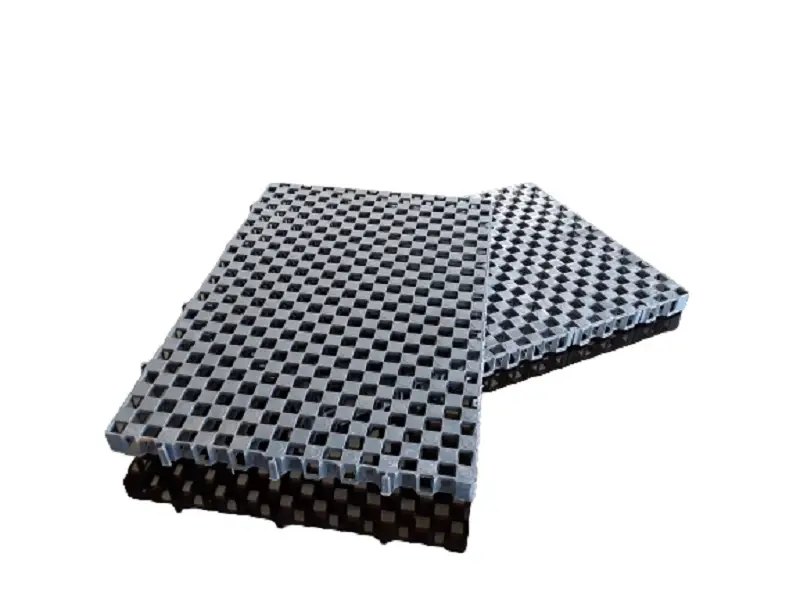

پنل های زهکش (زهکش سه بعدی) در ابعاد 40 در 60 سانتی متر در بام سبز و روف گاردن، فلاور باکس ها و محوطه سازی استفاده می شود و دارای ضخامت 30 میلی متر(3 سانت) می باشد.
مشخصات لایه زهکش سه بعدی (GeoDrain) چیست؟
- ابعاد زهکش سه بعدی (GeoDrain) : 40 سانتی متر عرض، 60 سانتی متر طول و 3 سانتی متر ضخامت
هر 4 پنل زهکش سه بعدی (GeoDrain)، یک مترمربع را پوشش میدهد
- وزن هر متر مربع زهکش سه بعدی (GeoDrain): کمتر از 2 کیلوگرم
- رنگ زهکش سه بعدی (GeoDrain): مشکی
- مقاومت فشاری زهکش سه بعدی (GeoDrain): 80 تن بر متر مربع
- مقدار ذخیره آب زهکش سه بعدی (GeoDrain): 2.2 لیتر در هر مترمربع
- آبگذری زهکش سه بعدی (GeoDrain): 8 لیتر بر ثانیه در هر متر مربع
- تحمل دمایی زهکش سه بعدی (GeoDrain): 30- درجه سانتی گراد تا 120 درجه
- مقاومت زهکش سه بعدی (GeoDrain) در برابر فساد ناشی از باکتری، جلبک، مواد شیمیایی خاک و بیتیومن
در فیلم زیر لایه به لایه به بررسی اجزای مختلف روف گاردن پرداخته شده است. همانگونه که ملاحظه میکنید نقش زهکش سه بعدی بعنوان ذخبره آب بسیار پر رنگ است.

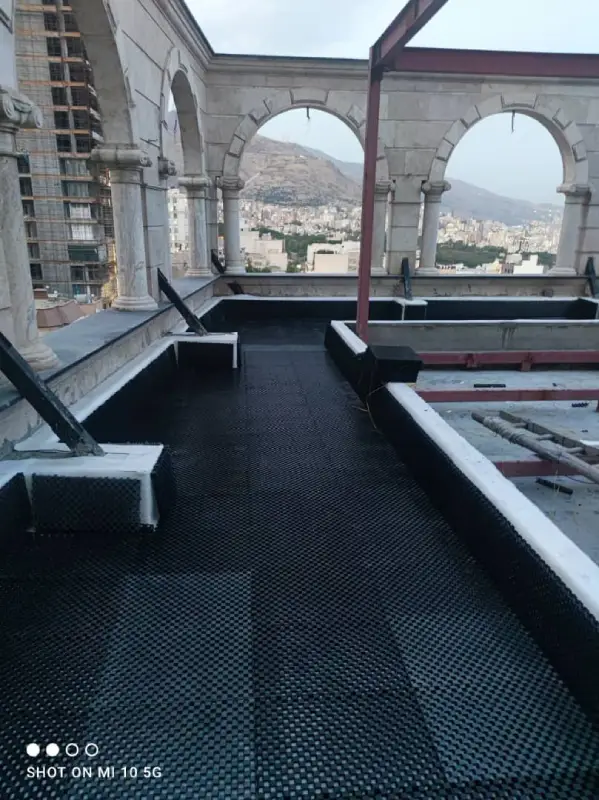

استفاده از زهکش سه بعدی (ژئودرین، GeoDrain) در لایه بندی روف گاردن.
یه طور خلاصه کاربرد زهکش سه بعدی یا ژئودرین (Geodrain) شامل :
- زهکشی کف پارکینگ و فونداسیون ها در مکان های با سطح بالای آب زیرزمینی
- پشت دیوارهای حائل و قائم و نیز کوله های پل ها جهت زهکشی آب های سطحی
- محل دفن زباله (Landfill) و سایت های پتروشیمی جهت هدایت آلاینده های سیال
- جدار داخلی و نیز بیرونی تونل ها جهت هدایت آب های زیرزمینی
- بام سبز ساختمان ها (Roof Garden) و زیر فضاهای سبز و استادیوم ها
