آشنایی با قالب پلاستیکی در بتن ریزی دیوار و ستون

     قالب پلاستیکی بتن نسل جدیدی از قالب بتن ریزی مدولار (Modular Plastic Formwork System) دیوار و ستون هستند که بدلیل وزن کمتر نسبت به قالب فلزی بتن، استحکام بالا و راحتی کار، منجر به سرعت بالای پروژه میگردد. جنس و متریال اولیه تولید قالب پلاستیکی (قالب مدولار پلیمری) میتواند از پلیمر پلی اتیلن (PE)، پلیمر پلی پروپیلن (PP) و پلیمر ای بی اس (ABS) باشد.

 هر کدام از انواع پلیمر در تولید قالب بتن پلاستیکی (Plastic Formwork) دارای مزایا و برتری خاص خود میباشد که در ادامه بیشتر در مورد تاثیر مواد اولیه و پلیمر بر روی قالب پلاستیکی بتن صحبت خواهد شد.

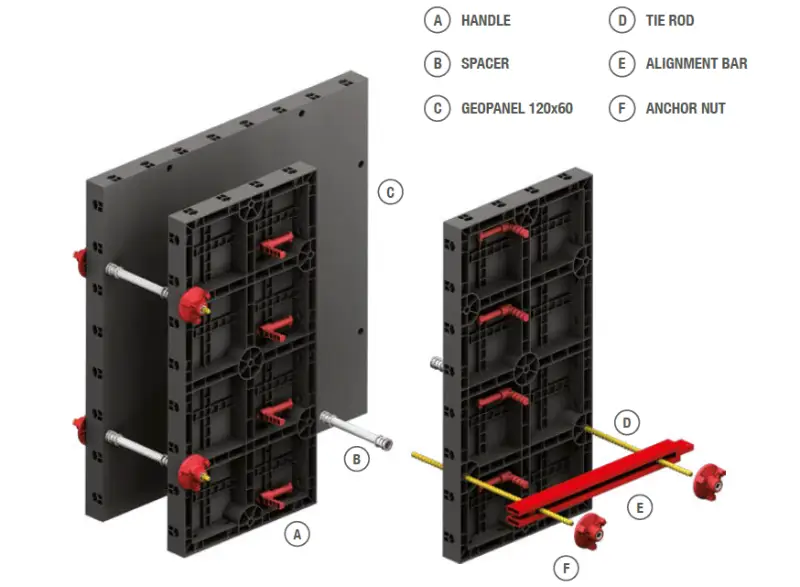

برای دیدن توضیحات در مورد قالب پلاستیکی بتن ابعاد 120*60 سانتی اینجا را کلیک کنید.

پرتکرارترین سوالات مشتریان در مورد قالب پلاستیکی بتن:

دوام قالب پلاستیکی بتن در مقایسه با قالب فلزی چگونه است؟

در جواب باید گفت که بدلیل وزن قالب پلاستیکی بتن و عدم نیاز به تحمل وزن سنگین، نیروی کار تمایلی به پرت کردن قالب پلاستیکی در مقایسه با قالب فلزی ندارد و از این رو عمر قالب بتن پلاستیکی بالاست. وزن هر مترمربع از قالب پلاستیکی بتن حدود 13کیلوگرم است.

دسته بندی قالب پلاستیکی بتن بر مبنای مواد اولیه:

1- قالب بتن پلاستیکی از جنس پلیمر پلی اتیلن (PE Plastic Formwork):

    قیمت حدودی قالب بتن پلاستیکی پلی اتیلن 1,200,000 تومان در هر متر مربع هست. بعنوان مثال قالب بتن پلاستیکی 100x50 سانتی سفید رنگ با مواد خام اولیه به قیمت 580،000 تومان به فروش می رسد.

    قالب بتن پلاستیکی بر پایه پلیمر PE یا پلی اتیلن گزینه ای اقتصادی در عین حال مناسب در پروژه عمرانی می باشد. حداقل تعداد استفاده از قالب بتن پلاستیکی پلی اتیلن حداقل 30-40 بار استفاده است که میتواند از فونداسیون، تیر، ستون تا دال را جوابگو باشد. برای دریافت لیست قیمت قالب بتن پلاستیکی لبه 5 سانتی کمی پایینتر اسکرول کنید.

2- قالب بتن پلاستیکی بر پایه پلیمر پلی پروپیلن (PP Plastic Formwork):

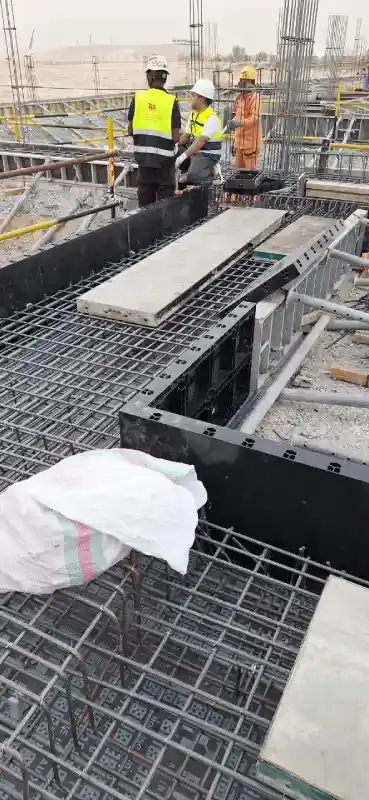

    گزینه جذاب برای اجرای فونداسیون و ستون هستند. این دسته از قالب بتن پلاستیکی بدلیل داشتن ویژگی قالب ستون پلاستیکی با اندازه متغبر منجر به خرید کمتر قالب پلاستیکی بتن شده و میتواند هزینه-مزیت (Cost-benefit) پروژه را افزایش دهد. قیمت قالب پلاستیکی بتن برپایه پلیمر پلی پروپیلن در بازه 900،000 تا 950،000 تومان در هر متر مربع متغیر است.

3- قالب بتن پلاستیکی از جنس پلیمر ABS:

   قالب پلیمری بتن بر پایه پلیمر آکریلو نیتریل یا ABS میباشد. با کمی بررسی و سرچ در مورد پلیمر آکریلو نیتریل ABS میتوان به این ادعا رسید که چرا برندهای معروف اروپایی از جمله Geoplast  ایتالیا و Peri آلمان و Tecon چین از این پلیمر در قالب پلاستیکی بتن استفاده می کنند. قالب پلاستیکی بتن ABS دارای خاصیت مقاومت مکانیکی بالا در برابر ضربه، سقوط از ارتفاع، مقاومت در برابر سایش، مقاومت حرارتی، مقاومت در برابر سرمازدگی مغزه بتن هستند.

قیمت حدودی هر متر مربع از قالب بتن پلاستیکی ABS چیزی در حدود 3،800،000 تومان می باشد.

قالب پلاستیکی بتن ABS را میتوان تنها گزینه موجود برای ایجاد بتن اکسپوز دانست. در ادامه نمونه پروژه اجرا شده با قالب پلاستیکی بتن ABS ارائه شده است.

دسته بندی قالب پلاستیکی بتن بر مبنای ضخامت لبه قالب:

•  قالب پلاستیکی بتن با ضخامت لبه 8 سانتیمتری (Thickness =8 cm)

قالب بتن پلاستیکی (plastic formwork system for concrete structures) لبه 8 سانتی در ابعاد زیر تولید می شوند:

همانطور که در بالا گفته شده است بزرگترین سایز قالب پلاستیکی بتن تولید شده 120*60 سانتیمتر بوده که از جهت اجرای بتن اکسپوز میتواند حائر اهمیت باشد.

•  قالب پلاستیکی با ضخامت لبه 5 سانتیمتر (Thickness =5 cm)

با ابعاد 100x50 cm, 100x40 cm, 100x35 cm, 100x30 cm, 100x25 cm, 100x20 cm  و 100x15 سانتیمتر

قالب پلاستیکی لبه 5 سانتی گزینه مناسبی جهت جایگزینی تخته سه لای و تخته چندلای روسی (Sevza Plywood Sheet) گرانقیمت می باشند که اجرای دال بتنی را بسیار راحت میکند. طرح تعویض قالب پلاستیکی نیز جذابیت آن را نسبت به تخته چندلایه موجود در بازار دو چندان می کند بطوریکه امکان تعویض 3 عدد قالب پلاستیکی مستعمل و شکسته شده با یک عدد قالب پلاستیکی نو و ساخته شده از مواد خام اولیه پتروشیمی، در پایان پروژه وجود دارد. همچنین قالب پلاستیکی لبه 5 سانتی گزینه مناسبی جهت اجرای آویز تیرهای اطراف سقف بوده و بدلیل امکان چفت و بست با قالب فلزی لبه 5 سانتی می تواند در کنار سایر قالبهای فلزی موجود در کارگاه، مورد استفاده قرار گیرد.

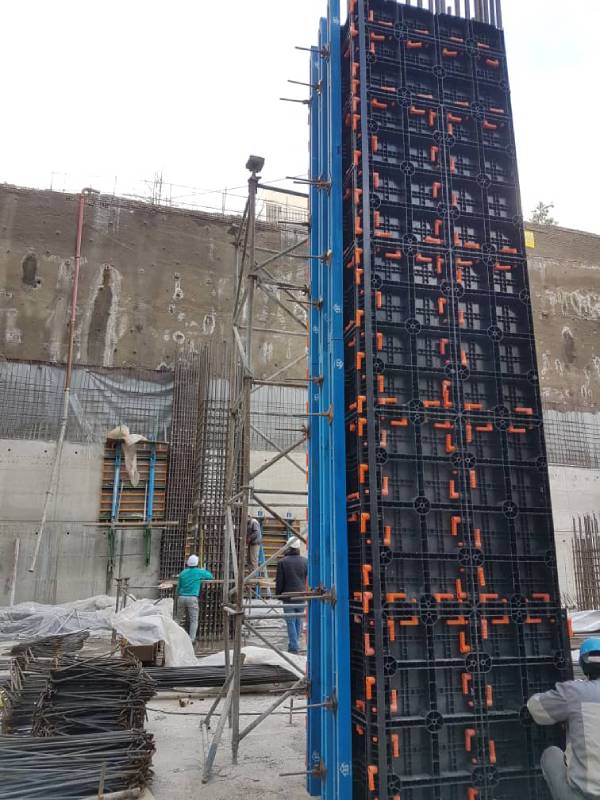

قالب ستون پلاستیکی با قابلیت ابعاد متغیر: Adjustable Plastic Column Formwork

    قالب ستون پلاستیکی متغیر دارای یک ویژگی منحصر به فرد است که بدون افزودن یا کم کردن قطعه ای میتوان تمامی ابعاد ستونی مربع مستطیلی را داشت و سرعت اجرای پروژه را به نحو چشمگیری بالا برد. دو نوع قالب ستون پلاستیکی در مجموعه تجهیزات ساختمانی زاگرس قالب در حال تولید است. یکی قالب ستونی BPS2060 (منظور از 2060 در واقع این است که با یک ست از این قالب ستون پلیمری میتوان تمامی ابعاد بین 20 تا 60 سانتیمتر را پوشش داد) و دیگری قالب ستونی BPS2565.

    در تصاویر زیر هم نمای قالب ستون پلاستیکی و هم پلان ستون پلاستیکی را ملاحظه میفرمایید. نحوه عبور میان بولت (Inner Bolts) برای دوختن و اتصال دو کفه ستون را به وضوح در تصویر دوم قالب ستون پلاستیکی ملاحظه میفرمایید.

 لیست قیمت قالب پلاستیکی بتن لبه 8 سانتی (قالب پلیمری دیوار و ستون) از جنس پلیمر ABS (تولید شده از مواد خام پتروشیمی)

 لیست قیمت قالب پلاستیکی بتن لبه 5 سانتی (قالب پلیمری دیوار و ستون) سفید رنگ PE پلی اتیلن

 لیست قیمت قالب پلاستیکی بتن لبه 8 سانتی(قالب پلیمری دیوار و ستون) از جنس پلیمر PP پلی پروپیلن

مزیت قالب پلاستیکی بتن لبه 8 سانتی نسبت به قالب پلاستیکی بتن لبه 5 سانتی چیست؟

قالب پلاستیکی بتن لبه 8 سانتی (ضخامت بدنه قالب 8 سانتیمتر هست) همانطور که اشاره شد دارای بزرگترین سایز 120x60 cm میباشد که بدلیل تولید در قطعات بزرگ، گزینه بسیار مناسبی برای اجرای بتن اکسپوز یا بتن نما (Smooth Suface Concrete Formwork System) هستند.

این دسته از قالب پلاستیکی بتن با دو نوع متریال اولیه تولید میگردد:

1) از جنس پلیمر ABS : بسیار مقاوم و ضد سایش و عدم چسبندگی با بتن

2) از جنس پلیمر PP : مقاوم بالا در برابر ضربه و پرت شدن و البته گزینه اقتصادی تر

اگر در پروژه الزام به داشتن بتن اکسپوز فرض باشد، حتما باید از قالب پلاستیکی بتن از جنس پلیمر ABS باشد

اما اگر پروژه معمول ساختمانی باشد که نیاز به اجرای تیر و ستون و دیوار و سقف با کیفیت معمولی باشد (معمولا 90 درصد پروژه های ساختمانی بدین شکل هستند) بهترین گزینه قالب پلاستیکی بتن از جنس پلیمر PP (پلی پروپیلن) است.

مزیت قالب پلاستیکی بتن لبه 5 سانتی (Plastic Formwork) در چیست؟

     با توجه به شباهت زیاد قالب پلاستیکی لبه 5 سانتی به قالب بتن فلزی موجود بازار که با ورق فولادی فولاد مبارکه ساخته می شوند، امکان استفاده قالب پلاستیکی بتن لبه 5 سانتی بهمراه قالب فلزی بتن موجود در کارگاه وجود دارد. فرض کنید در پروژه نیاز به قالب 100x50 سانتی باشد شما این امکان را دارید که تعدادی از قالب 100x50 cm را از قالب فلزب بتن و ما بقی را از قالب پلاستیکی بتن لبه 5 سانتی استفاده نمایید.

پس استفاده ترکیبی از قالب پلاستیکی بتن لبه 5 سانتی در کنار قالب فلزی بتن مهمترین مزیت این دسته قالب هست. انتظار از قالب پلاستیکی لبه 5 سانتی برای بتن اکسپوز و بسیار صاف چیزی تقریبا نزدیک به محال است.

 تصویر فوق اجرای دال تخت (Solid Slab) را با استفاده از قالب پلاستیکی بتن نشان میدهد. البته برای اجرای دال تخت گزینه بهتری بنام تخته پلای وود پلاستیکی یا تخته سه لایی پلاستیکی وجود دارد که در عین ایجاد سطح بسیار صاف بتن، سرعت اجرا را بشدت افزایش میدهد.

آشنایی با تخته سه لایی پلاستیکی یا تخته پلی وود پلاستیکی

دلیل اختلاف قیمت قالب بتن پلاستیکی در بازار چیست؟

     اصلی ترین جواب به این سوال کیفیت متفاوت مواد اولیه مصرفی در تولید قالب بتن پلاستیکی است. زمانی که مشتری بدنبال مقایسه قیمت قالب بتن پلاستیکی موجود در بازار باشد با قیمت های متفاوتی رو به رو می شود که دلیل این امر را باید در متریال و مواد اولیه مورد استفاده در قالب پلاستیکی بتن جستجو کرد.

     در ادامه این مقاله قصد داریم شما را بیشتر با قالب پلاستیکی بتن (قالب پلاستیکی بتن ریزی) و مزایای قالب بتن پلاستیکی آشنا کنیم. اولین و مهمترین نکته در هر پروژه عمرانی قیمت تمام شده یا قیمت نهایی محصول می باشد. قیمت حدودی قالب بتن پلاستیکی را در ابتدای این مقاله با یکدیگر مرور کردیم. برای دریافت لیست قیمت انواع سایز قالب پلاستیکی بتن لطفا با ما تماس بگیرید یا در واتس آپ به ما پیام بدهید.

قالب پلاستیکی بتن لبه 8 سانتیمتری در 10 سایز و ابعاد متفاوت تولید می شوند.

 ضایعات قالب بتن پلاستیکی:

     شاید این سوال پیش بیاد که ضایعات قالب بتن فلزی دارای ارزش بوده و پس از قراضه شدن قالب بتن فلزی قالب خرید و فروش هستند.

     این قضیه برای قالب پلاستیکی بتن نیز برقرار بوده و ضایعات قالب پلاستیکی بتن نیز به قیمت 30 درصد قیمت روز از مشتری خریداری می گردد. پس از این جهت قالب پلاستیکی بتن (قالب پلاستیکی بتن) دارای ارزش ضایعاتی بالایی هستند.

     تعداد دفعات استفاده عرف و عمومی از قالب فلزی بتن ریزی و  قالب پلاستیکی بتن صادراتی حداقل 100 بار استفاده و قالب بتن پلاستیکی از جنس PP یا پلی پروپیلن حداقل 40 بار می باشد.

     در ادامه اگر علاقه مند به بررسی دقیق تر، بررسی مشخصات بیشتر و مقایسه جامع تر قالب بتن پلاستیکی و قالب فلزی بتن ریزی هستید با ما همراه باشید.

قالب بتن پلاستیکی از تزریق مواد پلاستیکی در قالب تزریق قالب بتن پلاستیکی تولید می شوند. از این رو پلیمر مورد استفاده در تولید قالب بتن پلاستیکی می تواند انواع پلیمرها باشد.

قالب بتن پلاستیکی ساخته شده از پلیمر پلی پروپیلن (pp) و آکریلونیتریل بوتادین استایرن (ABS) مرغوبترین نوع قالب بتن را شامل می گردد. دلیل این موضوع مقاومت بالای این دو پلیمر در برابر ضربه، شوک حرارتی، رطوبت و ... می باشد.

بطور کلی از نظر کاربرد عمرانی و سازه ای قالب پلاستیکی بتن تولیدی این شرکت در دو دسته تولید می شوند :

• قالب پلاستیکی دیوار و سقف (BP)
• قالب پلاستیکی ستون (BPS)

حتما بخوانید : سقف وافل (دال مجوف) چیست؟

جهت اطلاع از قیمتبه روز قالب پلاستیکی بتن (Plastic Formwork System) با ما در ارتباط باشید. در صورت نیاز به مشاوره و معرفی نمونه کار در حال اجرا قالب پلاستیکی بتن (Plastic Formwork System) در سراسر ایران با ما در تماس باشید. در همین ابتدا جهت آشنایی با قالب پلاستیکی مدولار ویدئو را ملاحظه بفرمایید.

0912-921-6960

 0910-673-0326

(واتس آپ و تلگرام)

مقاومت قالب بتن پلاستیکی در مقایسه با قالب بتن فلزی چگونه است؟

     همانگونه که در بالا اشاره شد در تولید قالب پلاستیکی بتن از مواد پلاستیکی گوناگونی استفاده شده است که بسته نوع و کاربرد و مورد مصرف قالب بتن پلاستیکی می تواند از مواد پلاستیکی مختلفی تولید شود. با توجه به قیمت و کیفیت مواد اولیه پلیمر موجود در بازار معمولا قالب پلاستیکی تولیده شده از پلیمر ABS دارای بهترین مرغوبیت و ادامه پلیمرهای پلی پروپیلن و پلی اتیلن قرار دارند. گفتنی است که قالب بتن پلاستیکی را می توان از مواد بازیافتی نیز تولید کرد. قالب پلاستیکی بتن باید از مواد مقاوم در برابر ضربه، سایش و گرما تولید شوند.

مشخصه قالب پلاستیکی بتن و انواع  آن چیست؟

به طور کلی دو دسته قالب بتن پلاستیکی (Plastic Formwork System) را در حال تولید داریم:

1-      قالب مدولار پلاستیکی لبه 5 سانتی (با ظاهری شبیه قالب فلزی لبه 5 سانتی)

     این نوع از قالب بتن پلاستیکی قابلیت سازگاری و جفت شده با قالب فلزی بتن را داراست و از این رو این نوع قالب پلاستیکی بتن می تواند به راحتی در کنار قالب فلزی جفت و جور شود. ادوات بستن قالب بتن پلاستیکی لبه 5 سانتی همان پین و گوه مورد استفاده در قالب فلزی می باشد. این نوع قالب پلاستیکی بتن (Plastic Formwork System) در حال حاضر در چندین اندازه تولید می شوند که در زیر نمونه ای از آن ارائه شده است:

 100x50 cm

 100x40 cm

 100x30 cm

 100X20 cm

 100x15 cm

رنگ سفید قالب بتن پلاستیکی نشان دهنده استفاده از مواد درجه یک

رنگ مشکی قالب پلاستیکی بتن نشان دهنده استفاده از مواد بازیافتی یا ریسایکل (Recycled Material) است.

 2- قالب مدولار پلاستیکی لبه 8 سانتی که اصطلاحا به قالب ایتالیایی معروف می باشد

     وزن هر مترمربع از قالب پلاستیکی بتن حدودا 14 کیلوگرم می باشد که در مقایسه با وزن 45 کیلوگرمی هر مترمربع از قالب فلزی بسیار سبک تر است. بدیهی است که هر چه وزن قالب سبک تر باشد، سرعت اجرا بالاتر بوده و ایمنی و خستگی نیروی کار کاهش می یابد.

از طرف دیگر بدلیل وزن پایین قالب پلاستیکی بتن، امکان بارگیری 300 مترمربع از این قالب در یک خاور مسقف 5.5 متری وجود دارد. قالب پلاستیکی بتن در ابعادی متفاوت از قالب بتن فلزی تولید می شوند. ارتفاع قالب پلاستیکی بتن 60 سانتیمتر می باشد و در ابعاد طول مختلف از 20 سانتیمتری تا 120 سانتیمتری طراحی و تولید شده اند.

تفاوت رنگ سفید و مشکی قالبهای پلاستیکی بتن (پلاستیکی) در چیست؟

     معمولا قالب بتن پلاستیکی مشکی از پلیمر ریسایکل یا بازیافت شده تولید می شوند و قالب سفید رنگ از مواد اولیه یا مواد اولیه پتروشیمی (Virgin Material) تزریق و تولید میگردد

 در صورت استفاده از قالب بتن پلاستیکی لبه 5 سانتی در پروژه   >>>>>> توقع داشتن بتن اکسپوز و بتن نما کمی دور از دسترس خواهد بود. بعبارتی نمی توان از قالب پلاستیکی بتن لبه 5 سانتیمتری استفاده نمود و در نهایت بتنی کاملا صاف و بدون خلل و فرج داشت.

در صورتی که دغدغه پروژه داشتن بتن اکسپوز و بتن نما باشد باید استفاده از قالب بتن پلاستیکی لبه 8 سانتیمتری از جنس پلیمر ABS یا تخته سه لایی و چندلایی (Plywood) روسی را در دستور کار قرار داد.

بطور کلی چند فاکتور جهت دستیابی به بتن نما یا بتن اکسپوز حائز اهمیت است:

• کیفیت و سطح قالب بتن مورد استفاده در قالب بندی
• مهار و ساپورت جانبی قالب بتن مورد استفاده
• کیفیت بتن و استفاده از مواد افزودنی بتن
• حوصله و مهارت تیم قالب بندی در اجرا و قالب بندی بدون درز قالب بتن

     بعنوان مثال در تصاویر زیر که نمونه پروژه اجرایی شرکت می باشد، مهار و پشت بندی قالب پلاستیکی بتن با استفاده از خرپاهای فولادی در کنار سولجر و جک مایل صورت پذیرفته و همچنین سرپرستی اکیپ اجرایی را مهندسان شرکت بعهده داشته اند و البته که کیفیت بتن مورد استفاده نیز بسیار قابل قبول بوده است.

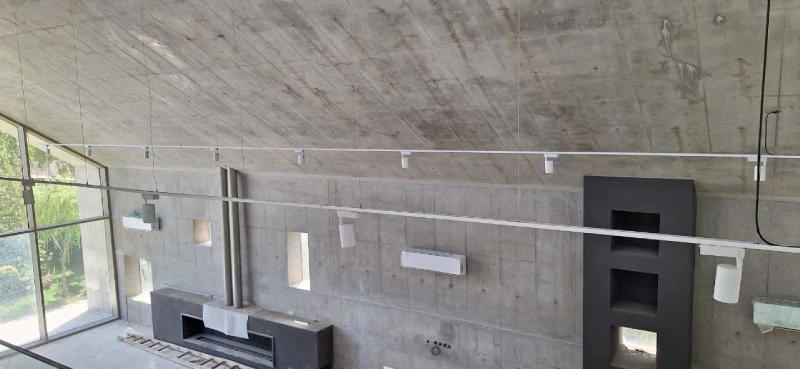

بتن اکسپوز یا بتن نما با استفاده از قالب پلاستیکی بتن:

     در صورتی که بتن اکسپوز یا بتن با کیفیت بالای نما مورد نیاز پروژه باشد، قالب بتن فلزی موجود در بازار جوابگوی نیاز پروژه نخواهد بود. قالب های فلزی بتن ریزی هر چقدر که سطح صافی داشته باشند، باز بدلیل واکنش های بین آهن و سیمان نمی توانند سطح اکسپوز نما را در اختیار مشتری قرار دهند.

گزینه دیگر قالب بندی جهت بتن اکسپوز و بتن نما استفاده از قالبهای پلای وود یا تخته سه لایه (PlyWood) خواهند بود که سطح نهایی و کیفیت بسیار بالایی در نما از خود بجای خواهند گذاشت. نقطه ضعف تخته سه لایه یا تخته روسی این می باشد که تقریبا پس از 7 یا 8 بار استفاده، پوسیده و شکسته شده و نمی توان مواد ضایعاتی را بازیافت نمود و ضایعات تخته سه لایه (PlyWood) هیچ گونه بازگشت سرمایه ای نخواهد داشت.

√ قالب بتن پلاستیکی لارج پنل از جنس پلیمر ABS

گزینه بسیار مناسبی جهت ایجاد بتن اکسپوز در پروژه خواهد بود. این قالبها دارای بزرگترین سایز 120x60 cm بوده و اگر چند عدد از این قالبها در کنار یکدیگر قرار گیرند یک لارج پنل (Modular Large Panels) با وزن کم ایجاد شده که مناسب بتن ریزی دیوارهای حائل، دیوار برشی و دیگر المان های سازه خواهند بود.

سطح صاف و با کیفیتی که در استفاده از قالب بندی با تخته سه لایه (پلای وود) ایجاد می شود، از این قالب های پلاستیکی بتن قابل انتظار خواهد بود. مزیت دیگر قالبهای پلاستیکی قابلیت بازیافت این قالبها پس از شکستگی های احتمالی و در پایان پروژه خواهد بود. بطوریکه ارزش ضایعات قالبهای پلاستیکی بتن (قالب بتن پلاستیکی) حدودا 30 درصد ارزش قیمت روز قالبها خواهد بود.

پس هنگام استفاده از قالبهای پلاستیکی و قالبهای پلاستیکی بتن سه ویژگی قالبهای بتن اکسپوز قابل حصول می باشد:

1- وزن سبک قالبهای پلاستیکی بتن در عین انسجام و محکمی که منجر به سرعت عمل بالای کارگاه و قدرت مانور بالا می شود

2- قیمت معقول و مناسب قالب های پلاستیکی بتن در مقایسه با قالبهای لارج پنل فلزی سفارشی که گاهی قیمت هر مترمربع آن به 20 تا 25 میلیون تومان نیز می رسد.

2- ضایعات قالبهای پلاستکی بتن (قالب پلاستیکی بتن) دارای ارزشی معادل 30 درصد قیمت فروش قالبها خواهند بود.

 بیشتر بخوانید : بهترین گزینه جهت جایگزینی یونولیت

قالبهای پلاستیکی بتن (Plastic Formwork System) در چه سایزها و ابعادی تولید می شوند؟

قالبهای پلاستیکی مدولار در ابعاد مختلف تولید و عرضه می شوند.

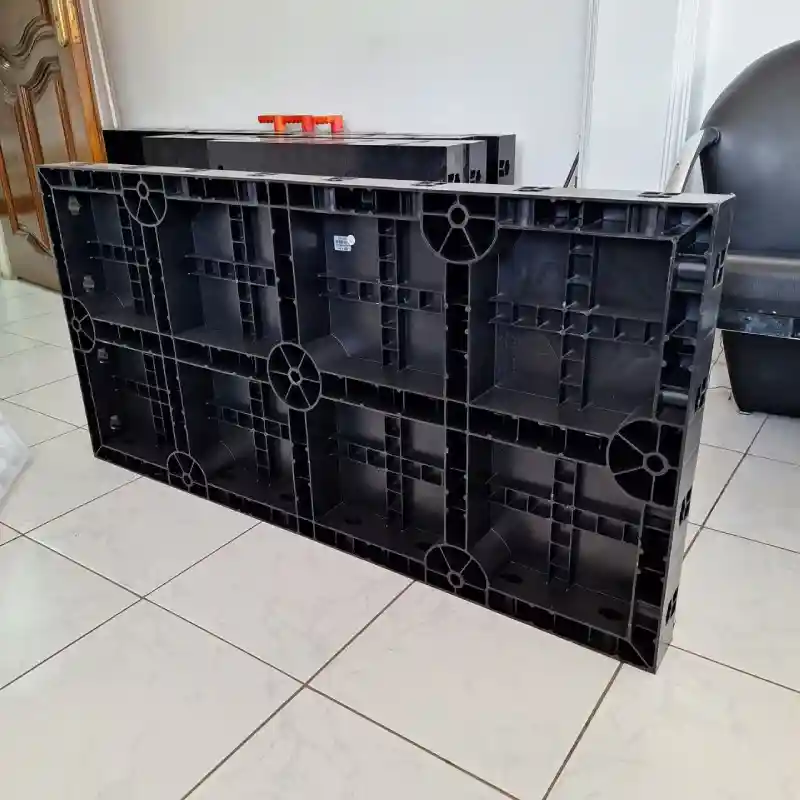

قالب پلاستیکی 120x60 cm: این قالب پلاستیکی به اصطلاح (BP120) نامیده می شود که دارای طول 120 سانتیمتری و ارتفاع 60 سانتیمتری می باشد.

قالب پلاستیکی 20x60 cm : این قالب پلاستیکی به اصطلاح (BP20) نامیده می شود که دارای طول 20 سانتیمتری و ارتفاع 60 سانتیمتری می باشد.

قالب پلاستیکی 25x60 cm : این قالب پلاستیکی به اصطلاح (BP25) نامیده می شود که دارای طول 25 سانتیمتری و ارتفاع 60 سانتیمتری می باشد.

قالب پلاستیکی 30x60 cm : این قالب پلاستیکی به اصطلاح (BP30) نامیده می شود که دارای طول 30 سانتیمتری و ارتفاع 60 سانتیمتری می باشد.

قالب پلاستیکی 35x60 cm : این قالب پلاستیکی به اصطلاح (BP35) نامیده می شود که دارای طول 35 سانتیمتری و ارتفاع 60 سانتیمتری می باشد.

قالب پلاستیکی 40x60 cm : این قالب پلاستیکی به اصطلاح (BP40) نامیده می شود که دارای طول 40 سانتیمتری و ارتفاع 60 سانتیمتری می باشد.

قالب پلاستیکی گوشه داخلی : این قالب پلاستیکی به اصطلاح (BPIN) نامیده می شود که دارای طول 30 سانتیمتری و ارتفاع 60 سانتیمتری می باشد.

قالب پلاستیکی گوشه خارجی : این قالب پلاستیکی به اصطلاح (BPOUT) نامیده می شود که دارای طول 25 سانتیمتری و ارتفاع 60 سانتیمتری می باشد.

مجدد خدمت خوانندگان عزیز این مقاله عرض میکنم که تمامی قالبهای پلاستیکی بتن تولیدی شرکت تجهیزات ساختمانی زاگرس قالب صنعت دارای ارتفاع 60 سانتیمتر می باشد و زمانی که مثلا از قالب BP20 صحبت به میان می آید، عدد 20 نمایش دهنده طول آن قالب یعنی 20 سانتیمتر می باشد و ارتفاع این قالب 60 سانتی می باشد.

 قالب ستون پلاستیکی (Plastic Column Formwork System) در چه سایزها و ابعادی تولید می شوند؟

 قالبهای ستونی پلاستیکی در شرکت تجهیزات ساختمانی زاگرس قالب نورآوری جالب و جذابی در این عرصه محسوب می شود. قالبهای پلاستیکی ستون در دو سایز کلی تولید می شوند :

1- پنل ستونی 60x60 cm (BPS2060):

این قالب ستونی به اصلاح BPS2060 خوانده می شود که دارای طول 60 سانتیمتر و ارتفاع 60 سانتیمتر می باشد. این قالب ستونی پلاستیکی مخصوص قالب بندی ستون از سایز 20x20 cm تا ابعاد مد نظر مشتری می باشد.

شما با خرید یک ست قالب که شامل 20 عدد قالب ستونی بهمراه 150 عدد اهرم می باشد. شما با این 20 عدد قالب پلاستیکی ستون تمامی ابعاد ستون از 20x20 cm تا 60x60 cm را می توان بتن ریزی نمود.

نکته قابل ذکر در این مورد وزن این ستون پلاستیکی می باشد که کل قالبها و متعلقات این ستون وزنی در حدود 145 کیلوگرم دارد که نسبت به ستون فلزی هم سایز خود قابل مقایسه نمی باشد. از این رو در پروژه های ویلاسازی که استفاده از جرثقیل با چالش رو به رو است گزینه بسیار مناسبی جهت اجرای فونداسیون، دیوار و سقف دال می باشد.

با توجه به قابلیت ریگلاژ شدن قالب ستونی پلاستیکی دیگر نیازی به استفاده از گوشه های صفر، گوشه های 10 و 5 سانتیمتری نمی باشد. بعنوان مثال اگر کارفرما نیاز داشته باشد که با استفاده از قالب ستونی پلاستیکی، ستون 60x50 cm را پوشش دهد، کافی است که یک وجه یا یک طرف پنل پلاستیکی ستون را بر روی عدد 60 سانتیمتر و وجه دیگر و طرف دیگر قالب پلاستیکی را بر روی 50 سانتیمتر ست و تنظیم نماید، و آنگاه ستون مد نظر قالب بندی خواهد شد.

از سمت راست، قالب اول که قالب ستونی پلاستیکی است که همانگونه که در بالا گفته شد دارای ارتفاع 60 سانتیمتر می باشد، با توجه به قابلیت ریگلاژ قالب ستونی یک دنده بر روی قالبهای به طول 60 سانتیمتر ستونی کسر شده است و قالب بر روی قسمت 50 سانتی متری ستون بسته شده است و ستون پلاستیکی مورد نظر آماده بتن ریزی است.

شاید این سوال پیش بیاید که پشت بندی و مهار قالب بتن پلاستیکی ستون چگونه انجام خواهد شد؟

ساده ترین جواب به این پرسش آن است که مهار این قالبها کاملا شبیه قالب فلزی انجام می شود و می توان از همان واشر دو لول یا تک لول بهمراه لوله داربست مرسوم یا سولجر ساخته شده از قوطی های 40x80 mm استفاده نمود.

2- پنل ستونی 65x60 cm (BPS2565) :

 این قالب ستونی به اصلاح BPS2565 خوانده می شود که دارای طول 65 سانتیمتر و ارتفاع 60 سانتیمتر می باشد.

کوچکترین سایز و ابعاد ستون بتنی که با استفاده از قالبهای پلاستیکی ستونی BPS2565 ساخته می شود ستون 25x25 cm می باشد.

اما بزرگترین سایز قالب ستونی که با استفاده از این قالبهای پلاستیکی ستونی می توان چیدمان زد با توجه به نیاز پروژه های عمرانی و با توجه به طراحی سازه موردنظر قابل حصول بوده و محدودیتی ندارد.

اما شاید این شوال پیش بیاید که چرا اسم اسم این قالب پلاستیکی ستونی BPS2565 گذاشته شده است و دلیل آن این است که با استفاده از یک ست از این قالبها (شامل 20 عدد پنل پلاستیکی ستونی و 150 عدد اهرم پلاستیکی) می توان یک ستون با حداقل سایز 25x25 cm و حداکثر سایز ستون 65x65 cm برپا کرد که دلیل نامگذاری آن وام دار دو عدد 25 و 65 سانتیمتری می باشد.

با همه این اوصاف و در نهایت اگر شما قالب بندی یک ستون 3 متری را مدنظر داشته باشید تنها با خرید 20 عدد قالب پلاستیکی ستونی و 150 عدد اهرم می توانید تمامی ابعاد ستون این حد واسط را داشته باشید:

25x25 cm

35x35 cm

45x45 cm

55x55 cm

65x65 cm

 شرکت تجهیزات ساختمانی زاگرس قالب تولید انحصاری این قالبها را از سال 1390 در دستور کار خود قرار داد و قالبهای پلاستیکی بتنی این شرکت با نام تجاری بسپار پنل (Baspar Panel) در بازار ایران و خاورمیانه شناخته می شود. مشخصه اصلی قالبهای پلاستیکی شرکت تجهیزات ساختمانی زاگرس قالب ضخامت لبه این قالبهاست که 8 سانتیمتر می باشد. قالبهای فلزی موجود در بازار ایران دارای لبه های 5 سانتی می باشند. از آنجایی که مدول الاستیسته فلز حدود 200GP (گیگا پاسگال) می باشد که در مقایسه با پلیمر ABS بسیار بالاتر است، باید لبه قالب های پلاستیکی را 8 سانتیمتر گرفته تا این نقیصه پلاستیک در مقایسه با فلز جبران گردد.

اخیرا دربازار ایران قالب پلاستیکی لبه 5 از جنس پلی اتیلن تولید و راهی بازار شده است که بدلیل عدم رعایت مباحث مرتبط با مدول الاستیسته بسیار پایین پلی اتیلن (Poly ethylene) در مقایسه با آهن نتوانسته است رضایت مشتریان را جلب کرده و منجر به ایجاد یک حس بدبینی نسبت به قالب های پلاستیکی و قالب های پلاستیکی شده است.

در ادامه بخوانید : شوت نخاله ساختمانی

سوالات متداول

1-جنس قالبهای پلاستیکی بتن یا قالب های پلاستیکی از چه ماده اولیه ای است؟

زمانی که تولید قالبهای پلاستیکی یا پلاستیکی در دستور کار باشد از سه نوع ماده اولیه پتروشیمی می توان استفاده نمود:

پلیمر آکریلونیتریل بوتادین استایرن (ABS)

پلیمر پلی پروپیلن (PP)

پلیمر پلی اتیلن (PE)

با یک جستجوی مختصر و بررسی ویژگی های سه پلیمر فوق به راحتی این موضوع نمایان می شود که مشخصات مکانیکی پلیمر ABS در مقایسه با دو پلیمر دیگر به مراتب بالاتر و مستحکم تر می باشد. از این رو شرکت تجهیزات ساختمانی زاگرس قالب صنعت قالب پلاستیکی را در دو نوع و مشخصه یکی با پلیمر ABS و دیگری پلیمر PP تولید می نماید. قیمت قالبهای پلاستیکی تولید شده با پلیمر PP  پلی پروپیلن تقریبا نصف قیمت قالبهای از جنس پلیمر ABS می باشد.

2-مزیت اصلی قالبهای پلاستیکی نسبت به قالب فلزی چیست؟

وزن سبک و راحتی اجرا و نصب بدلیل وزن یک سومی این قالبها نسبت به قالب های فلزی

بدلیل وزن کم، حمل و نقل قالب های پلاستیکی سریع و راحت تر است

بدلیل ماهیت عایق بودن پلاستیک در شرایط دمایی مختلف از قالب های پگلاستیکی می توان استفاده نمود

عدم نیاز به روغن کاری از مزایای قالب های پلاستیکی است

شستشو قالب های پلاستیکی با واتر جت به راحتی این امکان را می دهد که عمر مفید قالبها بمراتب بیشتر شود

قالب های پلاستیکی از جنس ABS قابلیت 100 بار استفاده را دارند و ضایعات این قالبها نیز دارای 40 درصد قیمت فروش می باشند.

با توجه به بازیافت ضایعات این قالب می توان دوستدار محیط زیست بودن قالب بتن پلاستیکی و پلیمری رو خاطر نشان کرد.

3- آیا از قالبهای پلاستیکی (قالب پلیمری بتن) می توان جهت بتن ریزی فوم بتن (Lightweight Concrete) استفاده نمود؟

شاید بتوان گفت تنها گزینه مناسب موجود در بازار جهت بتن ریزی فوم بتن یا بتن های آبکی و سبک همین قالب مدولار پلاستیکی می باشند. این قالب بگونه ای در کنار یکدیگر چفت و بست می شوند که درز و فاصله بین محل اتصال دو قالب بسیار بسیار ناچیز بوده و امکان فرار فوم بتن را به صفر می رساند. این شرکت سابقه اجرای فوم بتن با این قالب بتن پلاستیکی را دارد. جهت بررسی و مشاهده نمونه قالب بتن پلاستیکی در محل دفتر، با همکاران ما در تماس باشید تا بهترین گرینه را به شما معرفی کنند.

4- اگر بخواهیم یک مقایسه قیمتی بین قالب فلزی بتن و قالب پلاستیکی بتن داشته باشیم، تشریح آن به چه صورت است؟

همانطور که مستحضرید هر متر مربع از قالب فلزی بتن حدودا 40 کیلوگرم وزن دارد و قیمت هر کیلوگرم قالب فلزی ورق فولاد مبارکه ST37 با ضخامت رویه قالب فلزی 3 میلیمتر و ضخامت تسمه 5 میلیمتر امروز (2 اردیبهشت 1404) حدود 75،000 تومان می باشد از این رو

قیمت هر متر مربع قالب فلزی : 3،000،000 تومان

قیمت هر مترمربع قالب پلاستیکی (پلاستیکی) از جنس پلیمر (PP) : 875،000 تومان

قیمت هر مترمربع قالب پلاستیکی (پلاستیکی) از جنس پلیمر (ABS) : 3,000,000 تومان

5-آیا ضایعات قالب پلاستیکی (پلاستیکی) بتن قابل خرید و  فروش می باشد؟

امروزه قالب های فلزی بعد از مستعمل و قراضه شدن، بازیافت شده و با قیمتی در حدود یک سوم قیمت قالب های نو خریداری می شوند. بعبارتی قراضه و مستعمل قالبهای فلزی بقیمت 30 درصد قیمت قالب های نو (در زمان نگارش مقاله قیمت هر کیلو قراضه قالب فلزی 15،000 تومان می باشد) خریداری می گردند.

قالبهای پلاستیکی بتن نیز از این قضیه مستثنی نیستند و ضایعات این قالبها نیز به قیمت 30 درصد قیمت قالب های پلاستیکی نو قابل بارخرید می باشند. بعبارتی ضایعات این قالبها را به قیمت یک سوم قیمت قالبهای نو از مشتری تحویل میگیریم.

6- آیا قالبهای پلاستیکی تولیدی این شرکت از مواد ضایعاتی باز خرید شده تولید می گردد؟

خیر، قالب های ضایعاتی پس از آسیاب و مراحل گرانول سازی، جهت تولید اقلام دیگری از جمله اسپیسر مورد استفاده قرار میگیرند. البته در صورت رضایت مشتری و پیشنهاد فرمول پلیمر متخصصان کارخانه تجهیزات ساختمانی زاگرس قالب صنعت، این امکان در اختیار مشتری گذاشته می شود که مواد ضایعاتی ناشی از قالب های شکسته پلاستیکی را با 50 درصد مواد نو PP مخلوط کرد و نهایتا بازتولید قالبهای پلاستیکی در دستور کار قرار گیرد.

7- کوچکترین و بزرگترین سایز قالب پلاستیکی مدولار بتن ریزی تولیدی این شرکت چقدر می باشد؟

کوچکترین سایز قالب های پلاستیکی بتن 20x60 cm می باشد ,

بزرگترین سایز تولیدی قالب پلاستیکی مدولار بتن 120x60 cm است.

8- جهت اجرای بتن اکسپوز از چه نوع قالبی باید استفاده نمود؟

برای اجرای بتن اکسپوز یا بتن نما (Exposed Concrete) لازم الاجراست که از قالبهای از جنس ABS با لبه 8 سانتیمتری استفاده نمود. در غیر این صورت و استفاده از قالبهای لبه 5 سانتیمتری بدلیل مقاومت پایین تر نسبت به قالبهای پلاستیکی (پلاستیکی) بتن لبه 8 سانتیمتری و همچنین ماهیت ضد خش و سایش پلیمر ABS توصیه می شود که از قالب پلاستیکی (پلاستیکی) بتن ABS استفاده گردد.

همچنین اگر در پروژه ای از فوم بتن استفاده می شود حتما می بایست از قالب لبه 8 سانتی استفاده نمود چرا که محل اتصال دو قالب بشدت کم بوده و امکان عبور و فرار فوم بتن به حداقل خواهد رسید.
